Page de détail Ressorts double torsion: DSF-600
Prix échelonnés (Groupe de prix: AT)
QuantitéPrix unitaire [EUR]
1
16,9900 EUR
2
13,5400 EUR
3
9,7100 EUR
7
8,0900 EUR
17
6,3200 EUR
37
5,6200 EUR
75
5,5400 EUR
125
5,5120 EUR
175
5,4717 EUR
250
5,3171 EUR
350
5,0170 EUR
Données techniques
Symboles formuleValeurUnitéLa description
Matériau
EN 10270-3-1.4310
-
nature du matériau
Dd
26
mm
diamètre maximal possible du mandrin
d
4
mm
diamètre du fil
Di
26,6
mm
diamètre intérieur d'enroulement
n
4
nombre
nombre des spires / côte
Ls
50
mm
longueur des branches
L1
76
mm
largeur
L2
36
mm
largeur de l'écart
L3
30
mm
centre des spires / branches
αn
55
degré
angle maximum
Mn
11497
Nmm
moment de torsion maximal
αs
degré
angle de branche / écart
Groupe de prix
AT
-
groupe de prix
Pays d'origine: DE | Numéro de tarif douanier: 73202089

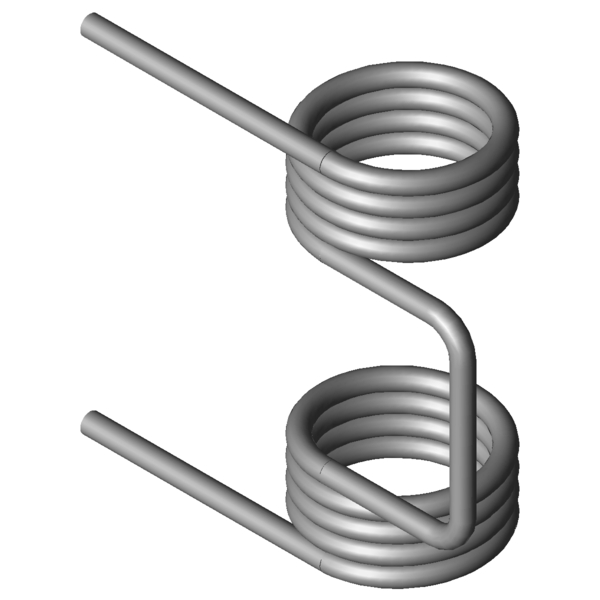

Image du produit - Ressorts double torsion DSF-600
QR-Code - Ressorts double torsion DSF-600
