Ressorts de traction dans les tailles de ressort 4280 pour une livraison rapide à partir du stock en acier normal EN 10270-1 et en acier inoxydable EN 10270-3-1.4310 de FERROFLEX Gutekunst Ressorts. Les ressorts de traction sont constitués de fil d'acier à ressort rond de forme cylindrique avec un œillet allemand 1/1 de chaque côté et une caractéristique de ressort linéaire de qualité 2 (plage de tolérance moyenne) selon DIN EN 15800. Sélectionnez simplement le bon ressorts de traction dans le magasin de ressorts et commandez-le directement auprès de FERROFLEX Gutekunst Ressorts en utilisant le panier. Des données CAO, des fiches techniques et des diagrammes des caractéristiques des ressorts sont disponibles pour chaque ressort de traction.
Gamme de catalogue de ressorts de traction
Ressorts de traction de 2348 dimensions en acier normal EN 10270-1 (non antirouille, température max. 80 degrés) dans des épaisseurs de fil (d) de 0,2 à 8,0 mm en stock.
Ressorts de traction en dimensions 1932 en acier inoxydable EN 10270-3-1.4310 (antirouille, température max. 200 degrés) dans des épaisseurs de fil (d) de 0,2 à 4,0 mm en stock.
Les ressorts de traction en acier normal sont légèrement huilés après le traitement thermique. Les ressorts de traction en acier inoxydable ne sont plus traités après le traitement thermique. Des traitements de surface supplémentaires des ressorts de traction présentent l'inconvénient que l'application de la surface n'est possible qu'avec un effort important en raison de la précontrainte du corps du ressort. Ici, le choix d'un matériau de ressort approprié est préférable à un traitement de surface ultérieur. Dans ce cas, contactez service@ferroflex.fr .
Sens d'enroulement, forme de la boucle et position de la boucle
Nos ressorts de tension sont enroulés à droite en standard (sens horaire). Un œillet allemand 1/1 selon DIN 2097 est plié aux deux extrémités du corps du ressort. Les œillets n'ont pas d'ouverture en stock (m = 0). Cependant, nous pouvons ouvrir une ouverture d'oeillet à court terme si nécessaire.

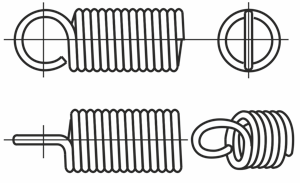

1/1 œillet allemand
Chaque ressort de tension est disponible en stock avec 2 positions d'oeillet différentes. Une position d'oeillet est de 180 degrés (numéros d'article avec la lettre "I"). L'autre position est 270 Graf (numéro d'article avec la lettre "X").
Position de l'œillet à 180 degrés ("I")
Position de l'œillet 270 degrés ("X")
Test de printemps
Tous les ressorts métalliques sont contrôlés de qualité. Cela se fait dans notre service de test, qui est indépendant de la production. L'essai des ressorts de traction proposés dans la gamme catalogue est réalisé conformément à la norme d'essai DIN ISO 2859-1 niveau II La procédure est basée sur le plan d'échantillonnage unique pour les essais normaux avec une sévérité d'essai AQL = 1,0. Si nécessaire, nous pouvons réaliser et documenter tous les règlements d'essais jusqu'aux essais individuels inclus. Nous proposons les certificats d'usine suivants pour chaque élément de test.
Certificat d'usine selon:
EN 10204-2.1 (DIN 50049-2.1) gratuit
EN 10204-2.2 (DIN 50049-2.2) payant *
EN 10204-3.1B (DIN 50049-3.1B) payant *
*Prix sur demande
Calcul, tolérances et compensation de production
Le calcul des ressorts de traction a été effectué conformément à la norme EN 13906, partie 2. Les tolérances spécifiées pour le ressort de traction correspondent au niveau de qualité 2 de la norme DIN EN 15800. Afin de pouvoir respecter les dimensions tolérées, une compensation de production est effectuée à l'aide de la précharge (F0) ou du diamètre moyen de bobine (D).
Utilisation du ressort de tension
Les ressorts de tension peuvent être utilisés avec les distances et les forces spécifiées pour des charges statiques ou rarement. Dans tous les autres cas, un contrôle mathématique de l'application doit être effectué. Le point d'attache de l'œillet étant le point critique d'éventuelles ruptures des ressorts de traction, les contraintes qui s'y produisent doivent être vérifiées. Souvent, cela peut être fait en choisissant un autre Forme d'oeillet une durée de vie plus longue peut être obtenue.
Plus d'informations sur Types de stress
Livraison et prix
La commande de printemps est prête à être expédiée sous 2 à 5 jours (*). L'expédition a lieu en Allemagne avec DHL, en Europe avec DHL/DPD. En dehors de l'Europe, nous expédions uniquement avec le compte d'expédition du client.
Les prix des articles sont affichés dans différentes échelles de quantité jusqu'à une quantité commandée de 550 pièces. Pour des quantités de commande plus importantes, vous pouvez voir le prix de l'article actuellement valide dans la confirmation de commande. Informations sur les prix pour des quantités plus importantes par téléphone (+33) 32 50 22 850 et service@ferroflex.fr.
FERROFLEX ne facture pas de suppléments pour les petites quantités pour les petites commandes!
(*) Il faut généralement 2 à 5 jours pour préparer l'envoi. Si l'article n'est pas en stock, la préparation de l'expédition peut prendre jusqu'à 28 jours.
