Page de détail Ressorts double torsion: DSF-550
Prix échelonnés (Groupe de prix: AS)
QuantitéPrix unitaire [EUR]
1
16,7200 EUR
2
13,3200 EUR
3
9,4800 EUR
7
7,5900 EUR
17
6,1000 EUR
37
5,2200 EUR
75
5,1800 EUR
125
5,1918 EUR
175
5,0944 EUR
250
5,0434 EUR
350
4,8174 EUR
Données techniques
Symboles formuleValeurUnitéLa description
Matériau
EN 10270-3-1.4310
-
nature du matériau
Dd
20
mm
diamètre maximal possible du mandrin
d
3,6
mm
diamètre du fil
Di
20,6
mm
diamètre intérieur d'enroulement
n
4
nombre
nombre des spires / côte
Ls
45
mm
longueur des branches
L1
66
mm
largeur
L2
30
mm
largeur de l'écart
L3
28
mm
centre des spires / branches
αn
48
degré
angle maximum
Mn
8354
Nmm
moment de torsion maximal
αs
degré
angle de branche / écart
Groupe de prix
AS
-
groupe de prix
Pays d'origine: DE | Numéro de tarif douanier: 73202089

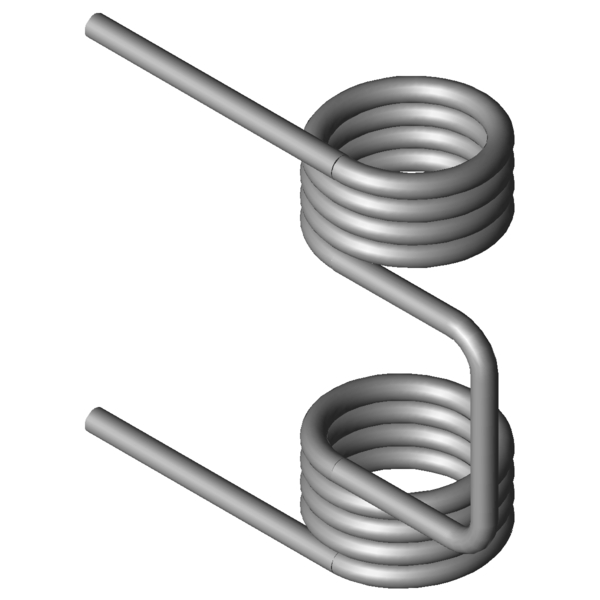

Image du produit - Ressorts double torsion DSF-550
QR-Code - Ressorts double torsion DSF-550
