Page de détail Ressorts double torsion: DSF-510

Prix échelonnés (Groupe de prix: AR)

QuantitéPrix unitaire [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 5,7200 EUR
37 4,9500 EUR
75 4,9100 EUR
125 4,9440 EUR
175 4,8928 EUR
250 4,7033 EUR
350 4,5611 EUR

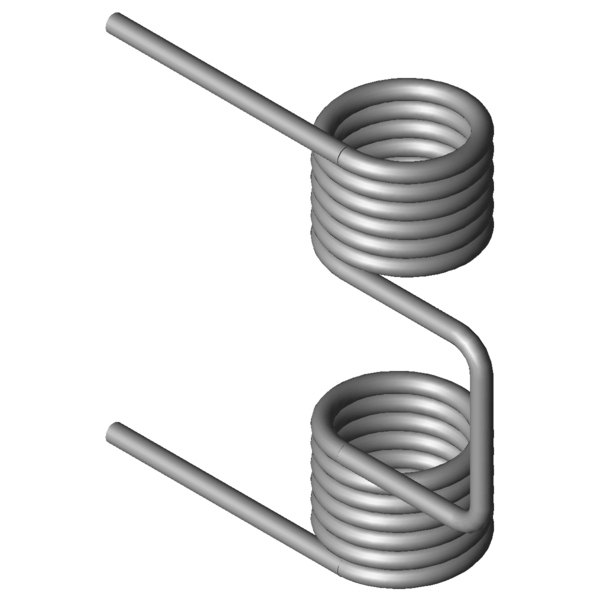

Image CAO Ressorts double torsion DSF-510
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 18,2 mm diamètre maximal possible du mandrin
d 3,2 mm diamètre du fil
Di 18,8 mm diamètre intérieur d'enroulement
n 6 nombre nombre des spires / côte
Ls 45 mm longueur des branches
L1 72 mm largeur
L2 28 mm largeur de l'écart
L3 28 mm centre des spires / branches
αn 75 degré angle maximum
Mn 5964 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AR - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
