Page de détail Ressorts double torsion: DSF-450

Prix échelonnés (Groupe de prix: AP)

QuantitéPrix unitaire [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 5,0200 EUR
37 4,3300 EUR
75 4,2600 EUR
125 4,2510 EUR
175 4,2214 EUR
250 4,1716 EUR
350 4,0828 EUR

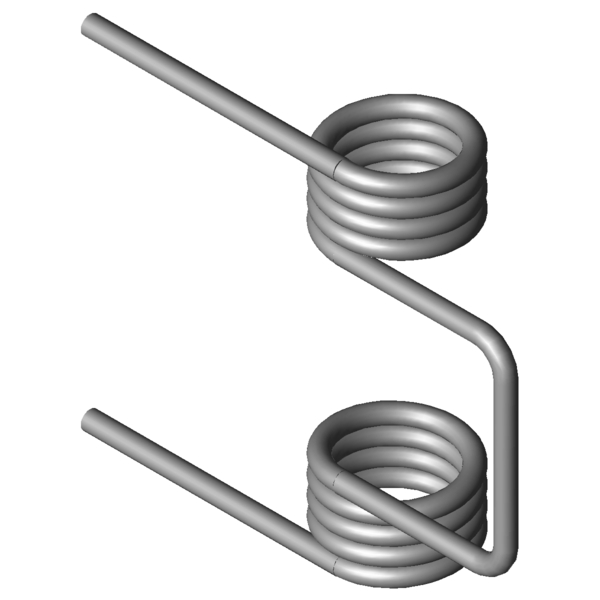

Image CAO Ressorts double torsion DSF-450
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 12,5 mm diamètre maximal possible du mandrin
d 2,5 mm diamètre du fil
Di 12,8 mm diamètre intérieur d'enroulement
n 4 nombre nombre des spires / côte
Ls 35 mm longueur des branches
L1 50 mm largeur
L2 25 mm largeur de l'écart
L3 24 mm centre des spires / branches
αn 47 degré angle maximum
Mn 2926 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AP - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts double torsion DSF-450

Image du produit - Ressorts double torsion DSF-450
