Page de détail Ressorts double torsion: DSF-300

Prix échelonnés (Groupe de prix: AL)

QuantitéPrix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2451 EUR
175 3,2080 EUR
250 3,1837 EUR
350 3,1130 EUR

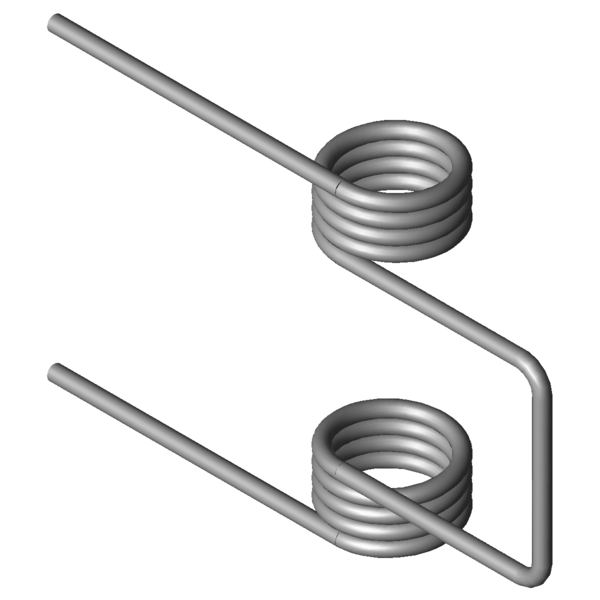

Image CAO Ressorts double torsion DSF-300
Quantité:

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-3-1.4310 - nature du matériau
Dd 7,1 mm diamètre maximal possible du mandrin
d 1,25 mm diamètre du fil
Di 7,4 mm diamètre intérieur d'enroulement
n 4 nombre nombre des spires / côte
Ls 25 mm longueur des branches
L1 27,5 mm largeur
L2 15 mm largeur de l'écart
L3 18 mm centre des spires / branches
αn 62,8 degré angle maximum
Mn 426 Nmm moment de torsion maximal
αs degré angle de branche / écart
Groupe de prix AL - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts double torsion DSF-300

Image du produit - Ressorts double torsion DSF-300

QR-Code - Ressorts double torsion DSF-300

QR-Code - Ressorts double torsion - DSF-300 | https://www.ferroflex.fr/fr/produits/ressorts_double_torsion/dsf-300.html
