Page de détail Ressorts de traction: Z-336HX | Acier à ressorts Ø 7 x 70 x 242 mm / 270°

Prix échelonnés (Groupe de prix: AZ)

QuantitéPrix unitaire [EUR]
1 19,3600 EUR
2 15,4300 EUR
3 12,4800 EUR
7 10,6000 EUR
17 9,3700 EUR
37 8,2100 EUR
75 8,1200 EUR
125 8,1294 EUR
175 8,0396 EUR
250 7,8127 EUR
350 7,5650 EUR

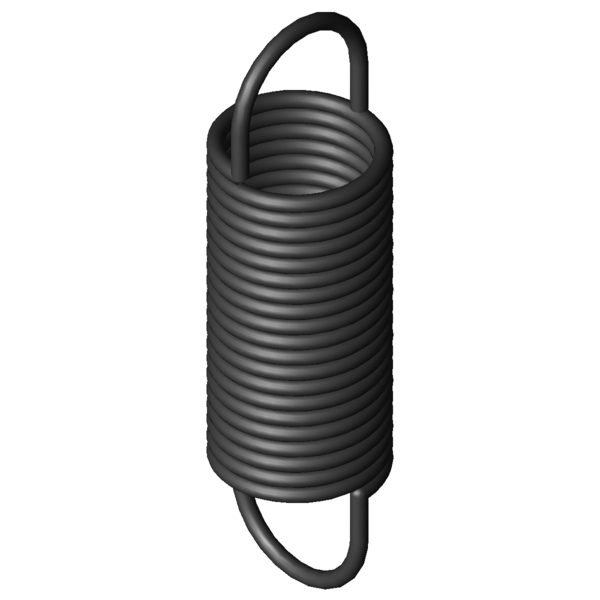

Image CAO Ressorts de traction Z-336HX

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 7 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 70 mm diamètre extérieur d'enroulement
Dh 82 mm diamètre minimum de douille
L0 242 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 152,25 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 252,9 mm flexion maximale autorisée du ressort
Fn 1287 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 44,9 mm écart entre bord intérieur de I'anneau et le ressort
R 4,71 N/mm raideur du ressort
F0 95 N charge de précontrainte intérieure
Fntol 61,9 N tolérance (+/-) pour charge maximale autorisée
L0tol 3 mm tolérance (+/-) pour longueur libre
Detol 1 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 30 degré (+/-) tolérance du position de l'anneau
Masse 1355,1191 g masse d'un ressort
Groupe de prix AZ - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085

Image du produit - Ressorts de traction Z-336HX

Image du produit - Ressorts de traction Z-336HX

QR-Code - Ressorts de traction Z-336HX

QR-Code - Ressorts de traction - Z-336HX | https://www.ferroflex.fr/fr/produits/ressorts_de_traction/z-336hx.html
