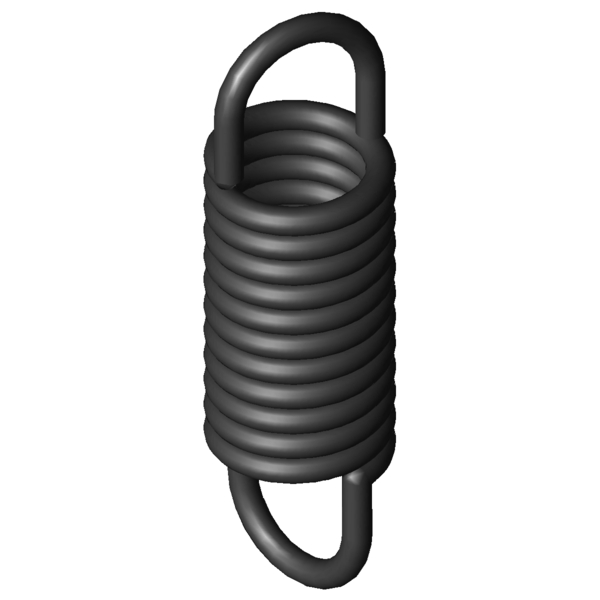

Symboles formuleValeurUnitéLa description
Matériau
EN 10270-1
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
180
°
position de l'anneau
d
6,3
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
40
mm
diamètre extérieur d'enroulement
Dh
50
mm
diamètre minimum de douille
L0
130
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
85,05
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
42,7
mm
flexion maximale autorisée du ressort
Fn
1632
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
22,5
mm
écart entre bord intérieur de I'anneau et le ressort
R
33,54
N/mm
raideur du ressort
F0
200
N
charge de précontrainte intérieure
Fntol
116
N
tolérance (+/-) pour charge maximale autorisée
L0tol
2
mm
tolérance (+/-) pour longueur libre
Detol
0,5
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
17
degré
(+/-) tolérance du position de l'anneau
Masse
351,1531
g
masse d'un ressort
Groupe de prix
AN
-
groupe de prix
