Page de détail Ressorts de traction: Z-246HX | Acier à ressorts Ø 5 x 40 x 116 mm / 270°

Prix échelonnés (Groupe de prix: AK)

QuantitéPrix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

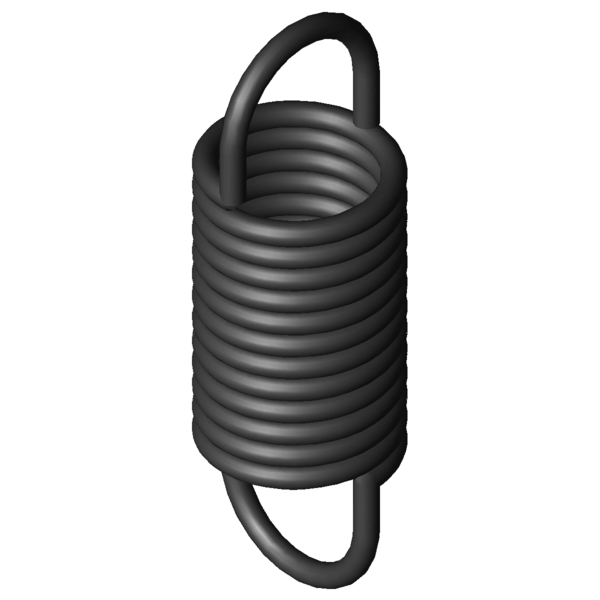

Image CAO Ressorts de traction Z-246HX

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 5 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 40 mm diamètre extérieur d'enroulement
Dh 48 mm diamètre minimum de douille
L0 116 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 68,75 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 68,6 mm flexion maximale autorisée du ressort
Fn 873,5 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 23,6 mm écart entre bord intérieur de I'anneau et le ressort
R 11,64 N/mm raideur du ressort
F0 75 N charge de précontrainte intérieure
Fntol 49,6 N tolérance (+/-) pour charge maximale autorisée
L0tol 2 mm tolérance (+/-) pour longueur libre
Detol 0,5 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 17 degré (+/-) tolérance du position de l'anneau
Masse 247,5337 g masse d'un ressort
Groupe de prix AK - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
