Page de détail Ressorts de traction: Z-243X | Acier à ressorts Ø 5 x 50 x 304 mm / 270°

Prix échelonnés (Groupe de prix: AT)

QuantitéPrix unitaire [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5120 EUR
175 5,4717 EUR
250 5,3171 EUR
350 5,0170 EUR

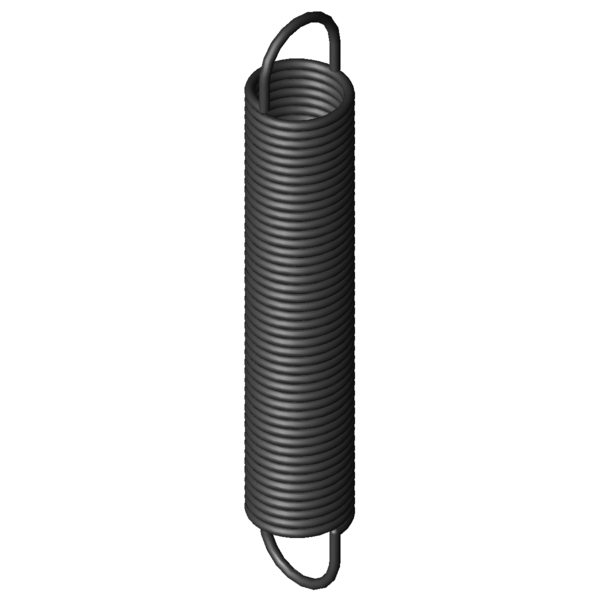

Image CAO Ressorts de traction Z-243X

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 5 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 50 mm diamètre extérieur d'enroulement
Dh 58,3 mm diamètre minimum de douille
L0 304 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 238,75 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 442,2 mm flexion maximale autorisée du ressort
Fn 707,9 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 32,62 mm écart entre bord intérieur de I'anneau et le ressort
R 1,495 N/mm raideur du ressort
F0 47 N charge de précontrainte intérieure
Fntol 33,1 N tolérance (+/-) pour charge maximale autorisée
L0tol 4 mm tolérance (+/-) pour longueur libre
Detol 0,8 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 42 degré (+/-) tolérance du position de l'anneau
Masse 1064,5169 g masse d'un ressort
Groupe de prix AT - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
