Page de détail Ressorts de traction: Z-204I | Acier à ressorts Ø 4 x 24 x 193 mm / 180°

Prix échelonnés (Groupe de prix: AD)

QuantitéPrix unitaire [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

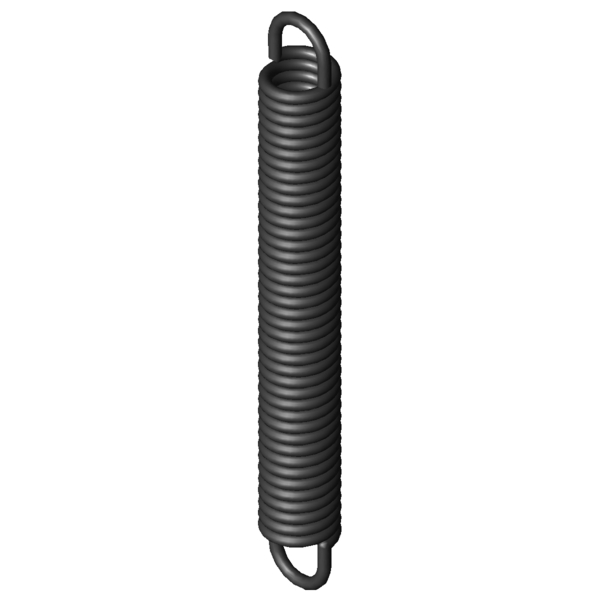

Image CAO Ressorts de traction Z-204I

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 180 ° position de l'anneau
d 4 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 24 mm diamètre extérieur d'enroulement
Dh 30,4 mm diamètre minimum de douille
L0 193 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 166 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 86,58 mm flexion maximale autorisée du ressort
Fn 765,7 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 13,5 mm écart entre bord intérieur de I'anneau et le ressort
R 8,049 N/mm raideur du ressort
F0 68,8 N charge de précontrainte intérieure
Fntol 55,8 N tolérance (+/-) pour charge maximale autorisée
L0tol 2,5 mm tolérance (+/-) pour longueur libre
Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 34 degré (+/-) tolérance du position de l'anneau
Masse 263,7758 g masse d'un ressort
Groupe de prix AD - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085

Image du produit - Ressorts de traction Z-204I

Image du produit - Ressorts de traction Z-204I

QR-Code - Ressorts de traction Z-204I

QR-Code - Ressorts de traction - Z-204I | https://www.ferroflex.fr/fr/produits/ressorts_de_traction/z-204i.html
