Page de détail Ressorts de traction: Z-203I | Acier à ressorts Ø 4 x 24 x 141 mm / 180°

Prix échelonnés (Groupe de prix: AC)

QuantitéPrix unitaire [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7063 EUR
175 1,7081 EUR
250 1,6746 EUR
350 1,6471 EUR

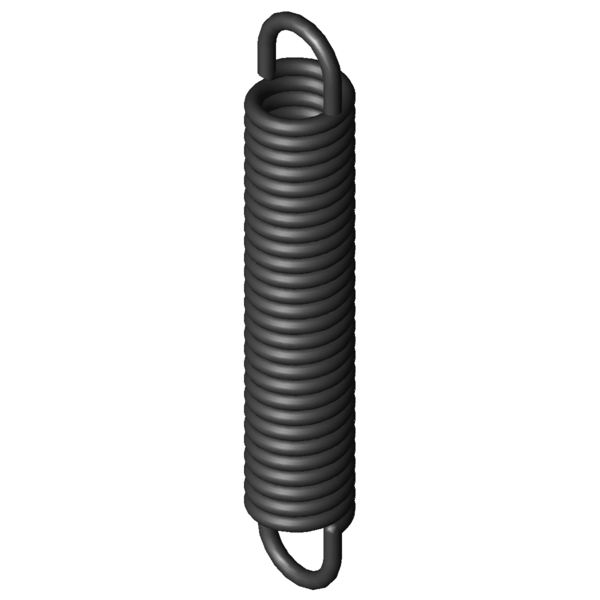

Image CAO Ressorts de traction Z-203I

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 180 ° position de l'anneau
d 4 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 24 mm diamètre extérieur d'enroulement
Dh 30,4 mm diamètre minimum de douille
L0 141 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 114 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 58,8 mm flexion maximale autorisée du ressort
Fn 765,7 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 13,5 mm écart entre bord intérieur de I'anneau et le ressort
R 11,855 N/mm raideur du ressort
F0 68,8 N charge de précontrainte intérieure
Fntol 56,8 N tolérance (+/-) pour charge maximale autorisée
L0tol 2 mm tolérance (+/-) pour longueur libre
Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 28 degré (+/-) tolérance du position de l'anneau
Masse 182,614 g masse d'un ressort
Groupe de prix AC - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
