Page de détail Ressorts de traction: Z-198I | Acier à ressorts Ø 4 x 29 x 253 mm / 180°

Prix échelonnés (Groupe de prix: AJ)

QuantitéPrix unitaire [EUR]
1 14,1400 EUR
2 11,2600 EUR
3 6,8900 EUR
7 4,8200 EUR
17 3,2500 EUR
37 2,7900 EUR
75 2,7600 EUR
125 2,7229 EUR
175 2,7020 EUR
250 2,6755 EUR
350 2,6149 EUR

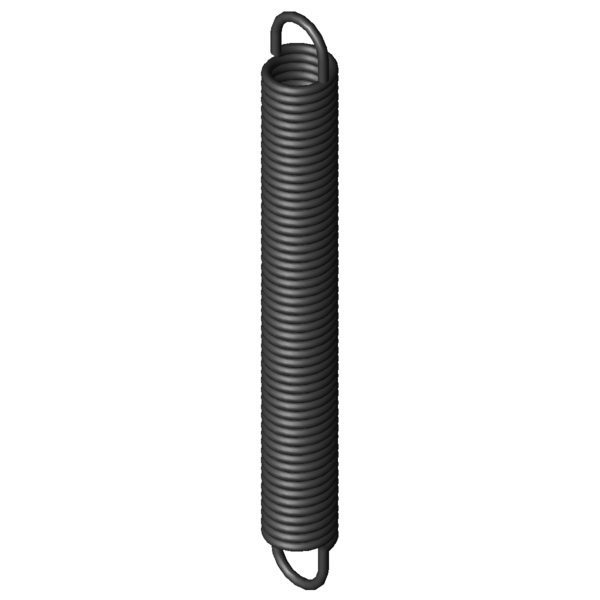

Image CAO Ressorts de traction Z-198I

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 180 ° position de l'anneau
d 4 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 29 mm diamètre extérieur d'enroulement
Dh 35,4 mm diamètre minimum de douille
L0 253 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 218 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 192,92 mm flexion maximale autorisée du ressort
Fn 645,8 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 17,5 mm écart entre bord intérieur de I'anneau et le ressort
R 3,12 N/mm raideur du ressort
F0 44 N charge de précontrainte intérieure
Fntol 36,32 N tolérance (+/-) pour charge maximale autorisée
L0tol 3 mm tolérance (+/-) pour longueur libre
Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 40 degré (+/-) tolérance du position de l'anneau
Masse 431,172 g masse d'un ressort
Groupe de prix AJ - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
