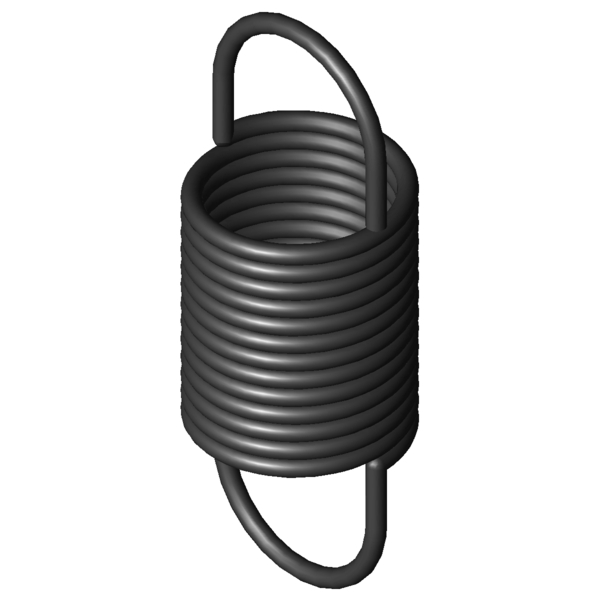

Symboles formuleValeurUnitéLa description
Matériau
EN 10270-1
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
180
°
position de l'anneau
d
4
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
44
mm
diamètre extérieur d'enroulement
Dh
50,6
mm
diamètre minimum de douille
L0
117
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
58
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
136,43
mm
flexion maximale autorisée du ressort
Fn
436,3
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
29,5
mm
écart entre bord intérieur de I'anneau et le ressort
R
3,019
N/mm
raideur du ressort
F0
24,5
N
charge de précontrainte intérieure
Fntol
22,5
N
tolérance (+/-) pour charge maximale autorisée
L0tol
2,4
mm
tolérance (+/-) pour longueur libre
Detol
0,6
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
24
degré
(+/-) tolérance du position de l'anneau
Masse
190,4181
g
masse d'un ressort
Groupe de prix
AD
-
groupe de prix
