Page de détail Ressorts de traction: Z-176I | Acier à ressorts Ø 3,2 x 19,2 x 103 mm / 180°

Prix échelonnés (Groupe de prix: ZL)

QuantitéPrix unitaire [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

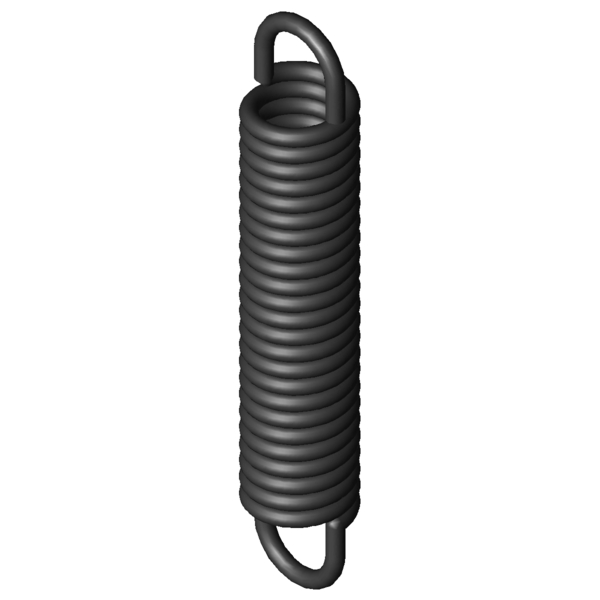

Image CAO Ressorts de traction Z-176I

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 180 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 19,2 mm diamètre extérieur d'enroulement
Dh 24,3 mm diamètre minimum de douille
L0 103 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 81,6 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 43,64 mm flexion maximale autorisée du ressort
Fn 510 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 10,7 mm écart entre bord intérieur de I'anneau et le ressort
R 10,645 N/mm raideur du ressort
F0 45,5 N charge de précontrainte intérieure
Fntol 41,83 N tolérance (+/-) pour charge maximale autorisée
L0tol 2 mm tolérance (+/-) pour longueur libre
Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 26 degré (+/-) tolérance du position de l'anneau
Masse 83,91 g masse d'un ressort
Groupe de prix ZL - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
