Page de détail Ressorts de traction: Z-174X | Acier à ressorts Ø 3,2 x 23,2 x 158 mm / 270°

Prix échelonnés (Groupe de prix: ZO)

QuantitéPrix unitaire [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 1,6000 EUR
37 1,2900 EUR
75 1,1600 EUR
125 1,0882 EUR
175 1,0680 EUR
250 1,0487 EUR
350 1,0339 EUR
450 0,9731 EUR

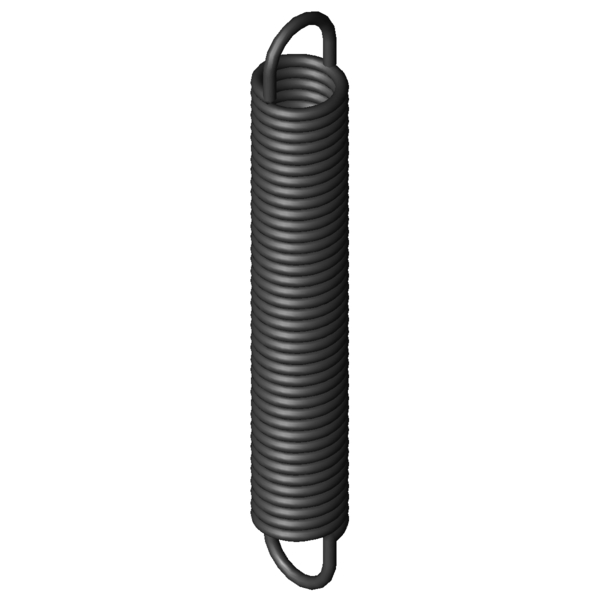

Image CAO Ressorts de traction Z-174X

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 23,2 mm diamètre extérieur d'enroulement
Dh 28,4 mm diamètre minimum de douille
L0 158 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 130,4 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 119 mm flexion maximale autorisée du ressort
Fn 430,1 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 13,8 mm écart entre bord intérieur de I'anneau et le ressort
R 3,359 N/mm raideur du ressort
F0 30,4 N charge de précontrainte intérieure
Fntol 25,73 N tolérance (+/-) pour charge maximale autorisée
L0tol 2 mm tolérance (+/-) pour longueur libre
Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 35 degré (+/-) tolérance du position de l'anneau
Masse 165,82 g masse d'un ressort
Groupe de prix ZO - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
