Page de détail Ressorts de traction: Z-172X | Acier à ressorts Ø 3,2 x 23,2 x 68,4 mm / 270°

Prix échelonnés (Groupe de prix: ZK)

QuantitéPrix unitaire [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

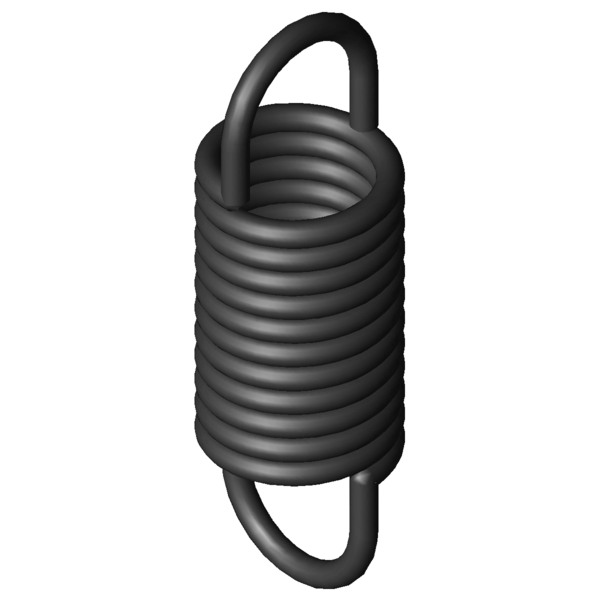

Image CAO Ressorts de traction Z-172X

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 23,2 mm diamètre extérieur d'enroulement
Dh 28,4 mm diamètre minimum de douille
L0 68,4 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 40,8 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 35,18 mm flexion maximale autorisée du ressort
Fn 430,1 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 13,8 mm écart entre bord intérieur de I'anneau et le ressort
R 11,364 N/mm raideur du ressort
F0 30,4 N charge de précontrainte intérieure
Fntol 33,5 N tolérance (+/-) pour charge maximale autorisée
L0tol 1,5 mm tolérance (+/-) pour longueur libre
Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 19 degré (+/-) tolérance du position de l'anneau
Masse 53,91 g masse d'un ressort
Groupe de prix ZK - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
