Page de détail Ressorts de traction: Z-168BI | Acier à ressorts Ø 3,2 x 35,2 x 222 mm / 180°

Prix échelonnés (Groupe de prix: ZX)

QuantitéPrix unitaire [EUR]
1 8,7100 EUR
2 5,4900 EUR
3 4,4400 EUR
7 3,7800 EUR
17 2,6600 EUR
37 2,1600 EUR
75 2,0500 EUR
125 1,9352 EUR
175 1,8806 EUR
250 1,8203 EUR
350 1,7637 EUR
450 1,6055 EUR

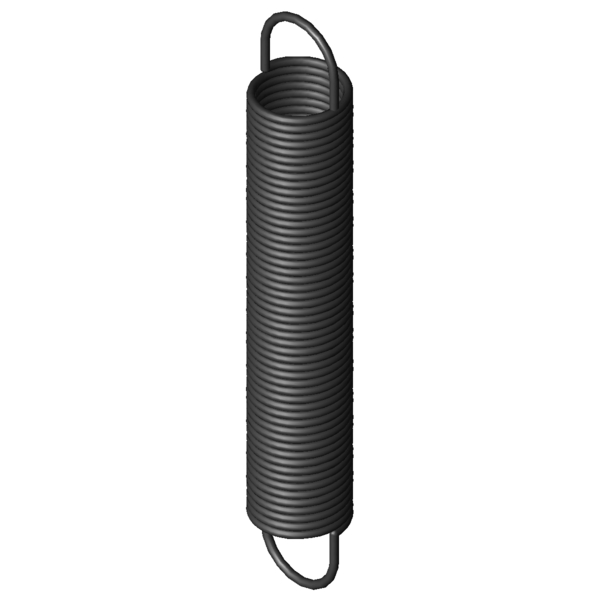

Image CAO Ressorts de traction Z-168BI

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 180 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 35,2 mm diamètre extérieur d'enroulement
Dh 40,6 mm diamètre minimum de douille
L0 222 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 174,4 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 446,08 mm flexion maximale autorisée du ressort
Fn 290,5 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 23,8 mm écart entre bord intérieur de I'anneau et le ressort
R 0,609 N/mm raideur du ressort
F0 18,77 N charge de précontrainte intérieure
Fntol 13,7 N tolérance (+/-) pour charge maximale autorisée
L0tol 3 mm tolérance (+/-) pour longueur libre
Detol 0,6 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 47 degré (+/-) tolérance du position de l'anneau
Masse 353,21 g masse d'un ressort
Groupe de prix ZX - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
