Page de détail Ressorts de traction: Z-168AX | Acier à ressorts Ø 3,2 x 35,2 x 199 mm / 270°

Prix échelonnés (Groupe de prix: ZU)

QuantitéPrix unitaire [EUR]
1 8,2300 EUR
2 5,1800 EUR
3 4,2100 EUR
7 3,5900 EUR
17 2,5000 EUR
37 2,0200 EUR
75 1,9500 EUR
125 1,8039 EUR
175 1,7721 EUR
250 1,7117 EUR
350 1,6542 EUR
450 1,5326 EUR

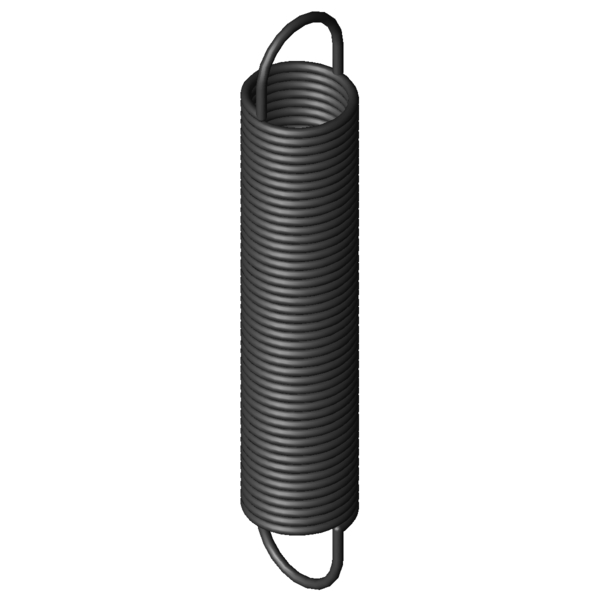

Image CAO Ressorts de traction Z-168AX

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 35,2 mm diamètre extérieur d'enroulement
Dh 40,6 mm diamètre minimum de douille
L0 199 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 152,8 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 389,8 mm flexion maximale autorisée du ressort
Fn 290,5 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 23,1 mm écart entre bord intérieur de I'anneau et le ressort
R 0,697 N/mm raideur du ressort
F0 18,77 N charge de précontrainte intérieure
Fntol 13,9 N tolérance (+/-) pour charge maximale autorisée
L0tol 3 mm tolérance (+/-) pour longueur libre
Detol 0,6 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 44 degré (+/-) tolérance du position de l'anneau
Masse 310,06 g masse d'un ressort
Groupe de prix ZU - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085
