Page de détail Ressorts de traction: Z-163X | Acier à ressorts Ø 3,2 x 43,2 x 100 mm / 270°

Prix échelonnés (Groupe de prix: ZM)

QuantitéPrix unitaire [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

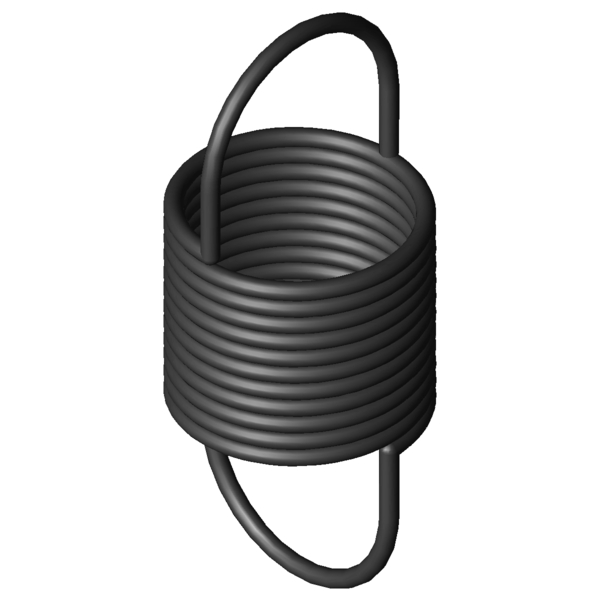

Image CAO Ressorts de traction Z-163X

Données techniques

Symboles formuleValeurUnitéLa description
Matériau EN 10270-1 - nature du matériau
Forme d´anneau 1/1 deutsche - forme d´anneau
F1 N charge 1
L1 mm prestressed spring length, inner loop to inner loop
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2 mm flexion sous charge 2
Position de l'anneau 270 ° position de l'anneau
d 3,2 mm diamètre du fil
D mm diamètre moyen d'enroulement
De 43,2 mm diamètre extérieur d'enroulement
Dh 48,6 mm diamètre minimum de douille
L0 100 mm longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk 40,8 mm longueur du ressort non chargé sans anneaux
Ln mm longueur d'essai maximale autorisée du ressort
sn 159,52 mm flexion maximale autorisée du ressort
Fn 238,4 N charge maximale du ressort autorisée
n nombre De spires utiles
nt nombre total de spires
Lh 29,6 mm écart entre bord intérieur de I'anneau et le ressort
R 1,421 N/mm raideur du ressort
F0 11,88 N charge de précontrainte intérieure
Fntol 15,92 N tolérance (+/-) pour charge maximale autorisée
L0tol 1,8 mm tolérance (+/-) pour longueur libre
Detol 0,6 mm tolérance (+/-) pour diamétre d'enroulement
Oesttol 26 degré (+/-) tolérance du position de l'anneau
Masse 107,88 g masse d'un ressort
Groupe de prix ZM - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202085

Image du produit - Ressorts de traction Z-163X

Image du produit - Ressorts de traction Z-163X

QR-Code - Ressorts de traction Z-163X

QR-Code - Ressorts de traction - Z-163X | https://www.ferroflex.fr/fr/produits/ressorts_de_traction/z-163x.html
