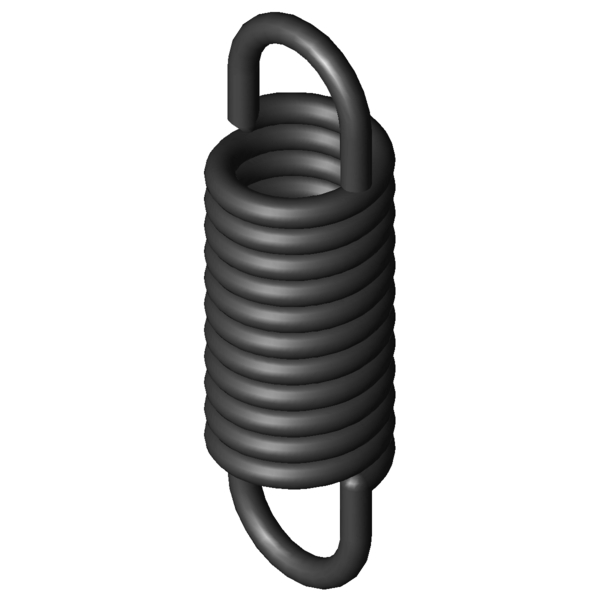

Symboles formuleValeurUnitéLa description
Matériau
EN 10270-1
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
180
°
position de l'anneau
d
2,5
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
15
mm
diamètre extérieur d'enroulement
Dh
19,1
mm
diamètre minimum de douille
L0
48,5
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
31,25
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
16,66
mm
flexion maximale autorisée du ressort
Fn
324,5
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
8,62
mm
écart entre bord intérieur de I'anneau et le ressort
R
17,717
N/mm
raideur du ressort
F0
29,41
N
charge de précontrainte intérieure
Fntol
33,33
N
tolérance (+/-) pour charge maximale autorisée
L0tol
1,1
mm
tolérance (+/-) pour longueur libre
Detol
0,3
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
18
degré
(+/-) tolérance du position de l'anneau
Masse
20,2
g
masse d'un ressort
Groupe de prix
ZF
-
groupe de prix
