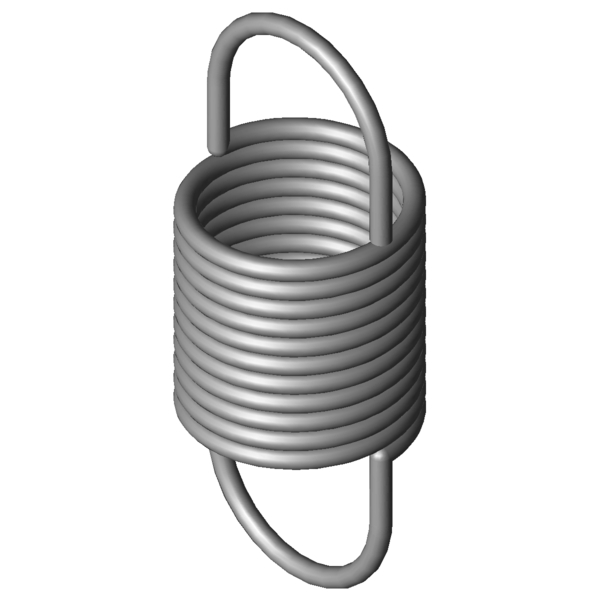

Symboles formuleValeurUnitéLa description
Matériau
EN 10270-3-1.4310
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
180
°
position de l'anneau
d
3,2
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
35,2
mm
diamètre extérieur d'enroulement
Dh
40,6
mm
diamètre minimum de douille
L0
87,6
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
40
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
92,81
mm
flexion maximale autorisée du ressort
Fn
240,9
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
23,8
mm
écart entre bord intérieur de I'anneau et le ressort
R
2,435
N/mm
raideur du ressort
F0
15
N
charge de précontrainte intérieure
Fntol
17,59
N
tolérance (+/-) pour charge maximale autorisée
L0tol
1,8
mm
tolérance (+/-) pour longueur libre
Detol
0,6
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
22
degré
(+/-) tolérance du position de l'anneau
Masse
84,7079
g
masse d'un ressort
Groupe de prix
###ZO
-
groupe de prix
