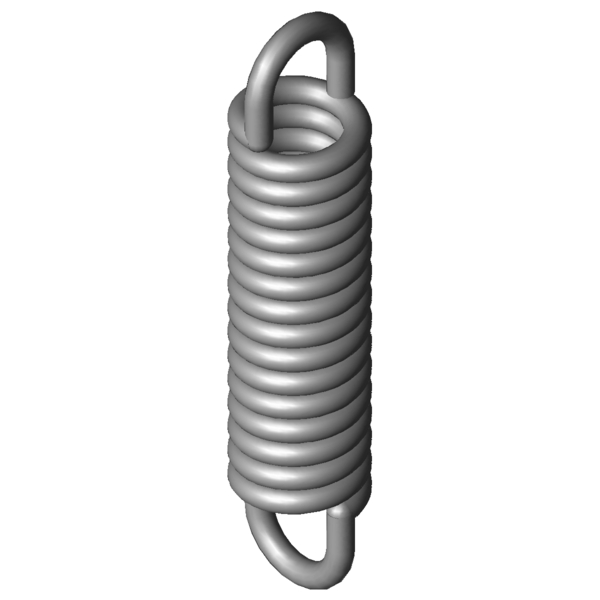

Symboles formuleValeurUnitéLa description
Matériau
1.4310
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
270
°
position de l'anneau
d
1,8
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
9
mm
diamètre extérieur d'enroulement
Dh
12,1
mm
diamètre minimum de douille
L0
39,2
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
30,15
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
9,81
mm
flexion maximale autorisée du ressort
Fn
175,9
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
4,52
mm
écart entre bord intérieur de I'anneau et le ressort
R
15,625
N/mm
raideur du ressort
F0
22,7
N
charge de précontrainte intérieure
Fntol
26,23
N
tolérance (+/-) pour charge maximale autorisée
L0tol
0,8
mm
tolérance (+/-) pour longueur libre
Detol
0,35
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
21
degré
(+/-) tolérance du position de l'anneau
Masse
7,9648
g
masse d'un ressort
Groupe de prix
ZJ
-
groupe de prix
