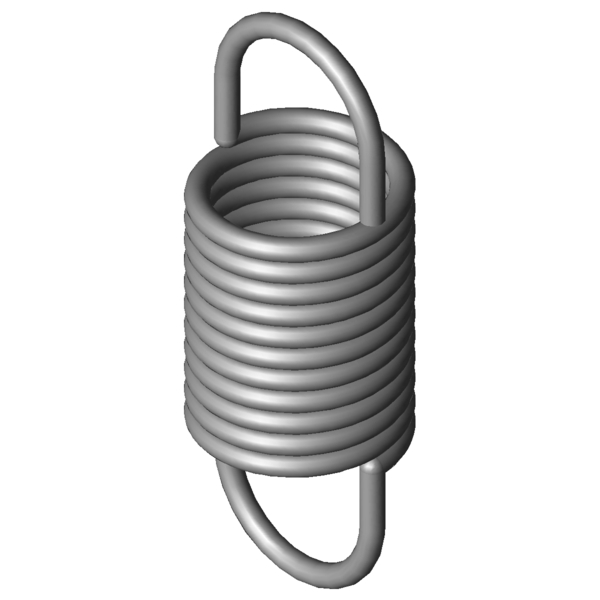

Symboles formuleValeurUnitéLa description
Matériau
EN 10270-3-1.4310
-
nature du matériau
Forme d´anneau
1/1 deutsche
-
forme d´anneau
F1
N
charge 1
L1
mm
prestressed spring length, inner loop to inner loop
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur du ressort sous charge 2 (du bord intérieure de l'anneau)
s2
mm
flexion sous charge 2
Position de l'anneau
180
°
position de l'anneau
d
0,32
mm
diamètre du fil
D
mm
diamètre moyen d'enroulement
De
2,82
mm
diamètre extérieur d'enroulement
Dh
3,4
mm
diamètre minimum de douille
L0
7,6
mm
longueur du ressort non chargé (du bord intérieure de l'anneau)
Lk
4
mm
longueur du ressort non chargé sans anneaux
Ln
mm
longueur d'essai maximale autorisée du ressort
sn
7,55
mm
flexion maximale autorisée du ressort
Fn
4,111
N
charge maximale du ressort autorisée
n
nombre
De spires utiles
nt
nombre
total de spires
Lh
1,8
mm
écart entre bord intérieur de I'anneau et le ressort
R
0,511
N/mm
raideur du ressort
F0
0,251
N
charge de précontrainte intérieure
Fntol
0,43
N
tolérance (+/-) pour charge maximale autorisée
L0tol
0,5
mm
tolérance (+/-) pour longueur libre
Detol
0,1
mm
tolérance (+/-) pour diamétre d'enroulement
Oesttol
19
degré
(+/-) tolérance du position de l'anneau
Masse
0,0662
g
masse d'un ressort
Groupe de prix
ZG
-
groupe de prix
