Page de détail Ressorts de torsion: T-19847R | Acier inoxydable Ø 5 x 44 x 150 mm / 180°

Prix échelonnés (Groupe de prix: T)

QuantitéPrix unitaire [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

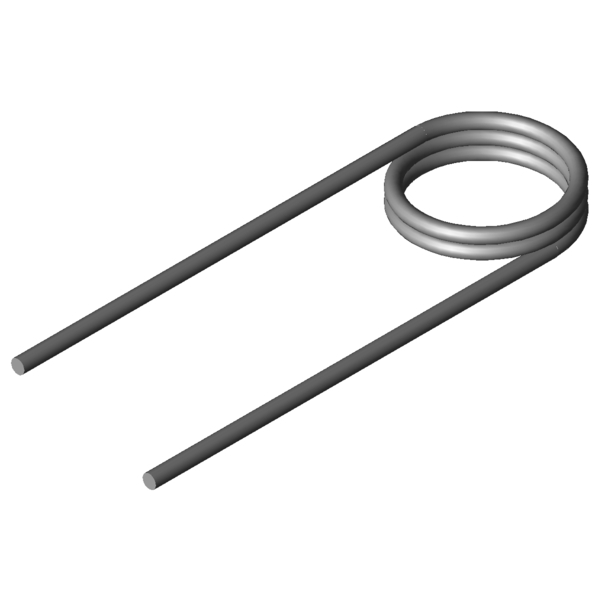

Image CAO Ressorts de torsion T-19847R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Droit - direction des spires
Angle des branches libres 180 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 5 mm diamètre du fil
Di 44 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 17,5 mm longueur à bloc
Ls 150 mm longueur de branche
RH mm bras de levier
Mntol 3749,53 Nmm (+/-) Tolerance maximum torque
Mn 10616,8 Nmm moment de torsion maximal
alphan 41,25 degré angle maximum
nt 2,5 nombre total de spires
Ddmax 39 mm diamètre maximal possible du mandrin
Ddmin 32 mm minimum possible mandrel diameter
Ditol 0,9 mm (+/-) tolerance of inner coil diameter
Masse 106,2759 g masse d'un ressort
Groupe de prix T - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
