Page de détail Ressorts de torsion: T-19830L | Acier inoxydable Ø 5 x 36 x 150 mm / 0°

Prix échelonnés (Groupe de prix: T)

QuantitéPrix unitaire [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

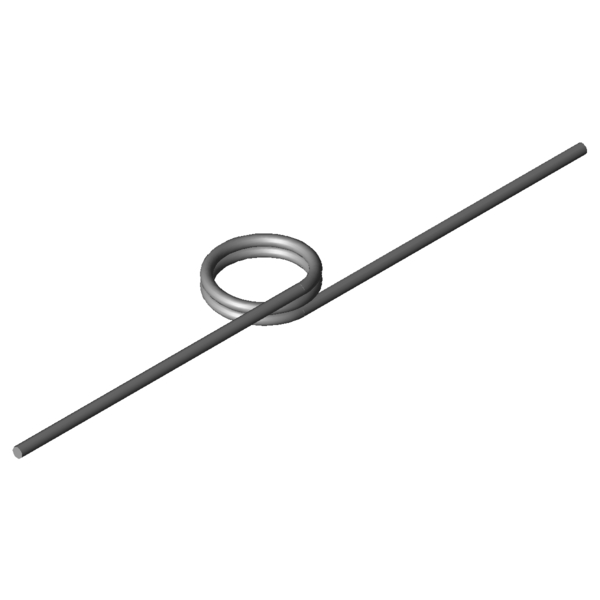

Image CAO Ressorts de torsion T-19830L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 0 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 5 mm diamètre du fil
Di 36 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 15 mm longueur à bloc
Ls 150 mm longueur de branche
RH mm bras de levier
Mntol 4324,56 Nmm (+/-) Tolerance maximum torque
Mn 10430,68 Nmm moment de torsion maximal
alphan 27,13 degré angle maximum
nt 2 nombre total de spires
Ddmax 32 mm diamètre maximal possible du mandrin
Ddmin 25 mm minimum possible mandrel diameter
Ditol 0,8 mm (+/-) tolerance of inner coil diameter
Masse 86,5219 g masse d'un ressort
Groupe de prix T - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
