Page de détail Ressorts de torsion: T-19824R | Acier inoxydable Ø 5 x 28 x 150 mm / 90°

Prix échelonnés (Groupe de prix: U)

QuantitéPrix unitaire [EUR]
1 6,6400 EUR
2 4,6800 EUR
3 4,4600 EUR
7 3,6300 EUR
17 2,4900 EUR
37 1,9700 EUR
75 1,8900 EUR

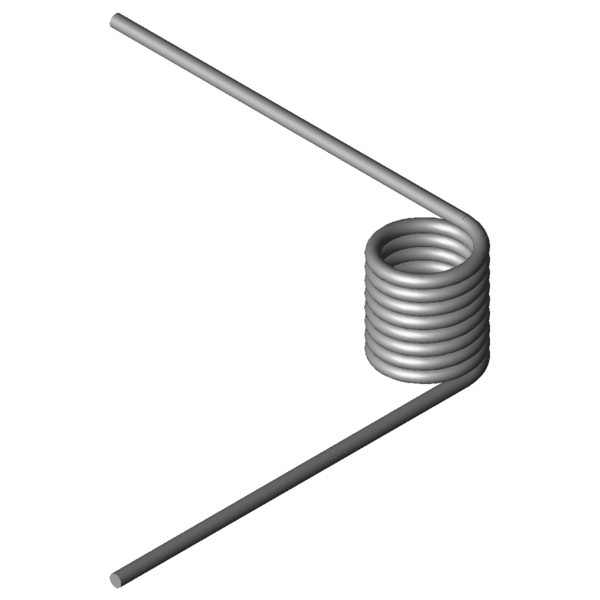

Image CAO Ressorts de torsion T-19824R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Droit - direction des spires
Angle des branches libres 90 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 5 mm diamètre du fil
Di 28 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 46,25 mm longueur à bloc
Ls 150 mm longueur de branche
RH mm bras de levier
Mntol 3430,64 Nmm (+/-) Tolerance maximum torque
Mn 10155,28 Nmm moment de torsion maximal
alphan 87,68 degré angle maximum
nt 8,25 nombre total de spires
Ddmax 24,8 mm diamètre maximal possible du mandrin
Ddmin 18 mm minimum possible mandrel diameter
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Masse 179,3166 g masse d'un ressort
Groupe de prix U - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts de torsion T-19824R

Image du produit - Ressorts de torsion T-19824R

QR-Code - Ressorts de torsion T-19824R

QR-Code - Ressorts de torsion - T-19824R | https://www.ferroflex.fr/fr/produits/ressorts_de_torsion/t-19824r.html
