Page de détail Ressorts de torsion: T-19719R | Acier inoxydable Ø 4,5 x 30,5 x 100 mm / 90°

Prix échelonnés (Groupe de prix: S)

QuantitéPrix unitaire [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

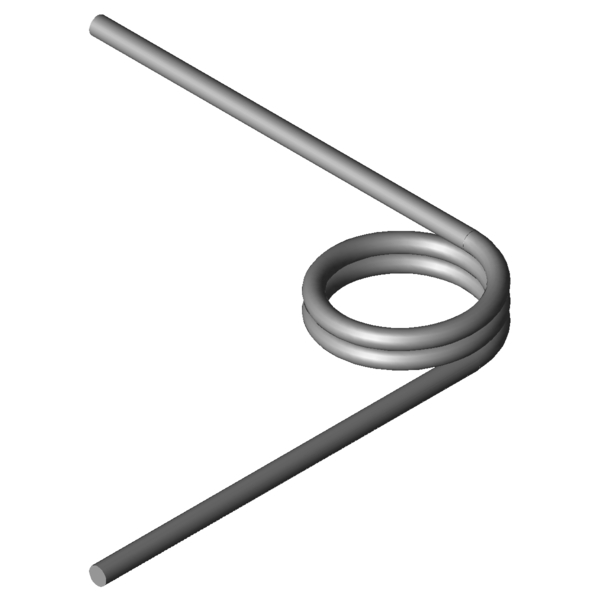

Image CAO Ressorts de torsion T-19719R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Droit - direction des spires
Angle des branches libres 90 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 4,5 mm diamètre du fil
Di 30,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 14,63 mm longueur à bloc
Ls 100 mm longueur de branche
RH mm bras de levier
Mntol 3146,82 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm moment de torsion maximal
alphan 28,77 degré angle maximum
nt 2,25 nombre total de spires
Ddmax 26,9 mm diamètre maximal possible du mandrin
Ddmin 19 mm minimum possible mandrel diameter
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Masse 56,0979 g masse d'un ressort
Groupe de prix S - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
