Page de détail Ressorts de torsion: T-19545L | Acier inoxydable Ø 4 x 27,5 x 90 mm / 90°

Prix échelonnés (Groupe de prix: S)

QuantitéPrix unitaire [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

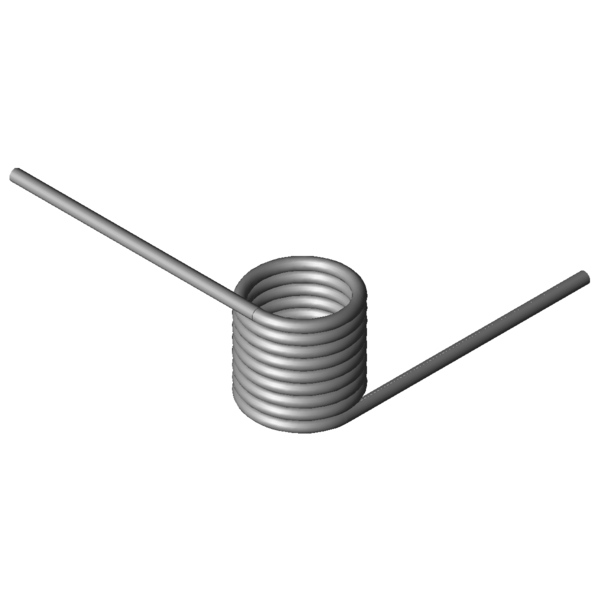

Image CAO Ressorts de torsion T-19545L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 90 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 4 mm diamètre du fil
Di 27,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 37 mm longueur à bloc
Ls 90 mm longueur de branche
RH mm bras de levier
Mntol 1608,02 Nmm (+/-) Tolerance maximum torque
Mn 5798,12 Nmm moment de torsion maximal
alphan 116,76 degré angle maximum
nt 8,25 nombre total de spires
Ddmax 24,7 mm diamètre maximal possible du mandrin
Ddmin 22 mm minimum possible mandrel diameter
Ditol 0,62 mm (+/-) tolerance of inner coil diameter
Masse 98,7027 g masse d'un ressort
Groupe de prix S - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089

Image du produit - Ressorts de torsion T-19545L

Image du produit - Ressorts de torsion T-19545L

QR-Code - Ressorts de torsion T-19545L

QR-Code - Ressorts de torsion - T-19545L | https://www.ferroflex.fr/fr/produits/ressorts_de_torsion/t-19545l.html
