Page de détail Ressorts de torsion: T-19544L | Acier inoxydable Ø 4 x 27,5 x 90 mm / 0°

Prix échelonnés (Groupe de prix: S)

QuantitéPrix unitaire [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

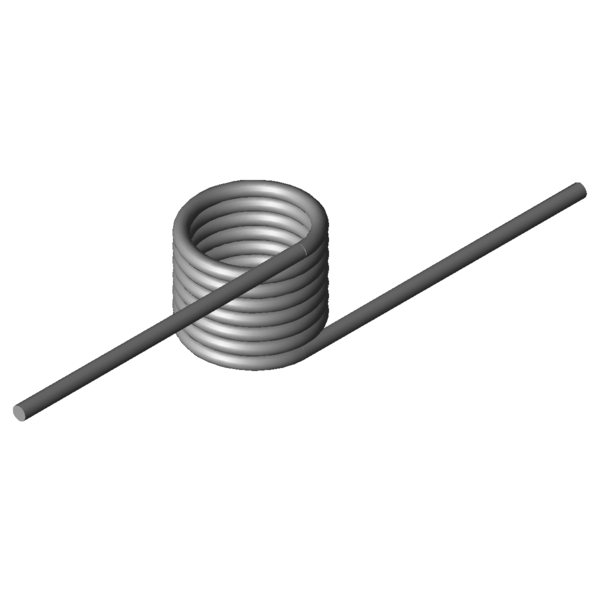

Image CAO Ressorts de torsion T-19544L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 0 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 4 mm diamètre du fil
Di 27,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 32 mm longueur à bloc
Ls 90 mm longueur de branche
RH mm bras de levier
Mntol 1672,7 Nmm (+/-) Tolerance maximum torque
Mn 5798,12 Nmm moment de torsion maximal
alphan 99,1 degré angle maximum
nt 7 nombre total de spires
Ddmax 24,7 mm diamètre maximal possible du mandrin
Ddmin 22 mm minimum possible mandrel diameter
Ditol 0,62 mm (+/-) tolerance of inner coil diameter
Masse 86,4505 g masse d'un ressort
Groupe de prix S - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
