Page de détail Ressorts de torsion: T-19240R | Acier inoxydable Ø 2,5 x 17,5 x 75 mm / 0°

Prix échelonnés (Groupe de prix: L)

QuantitéPrix unitaire [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

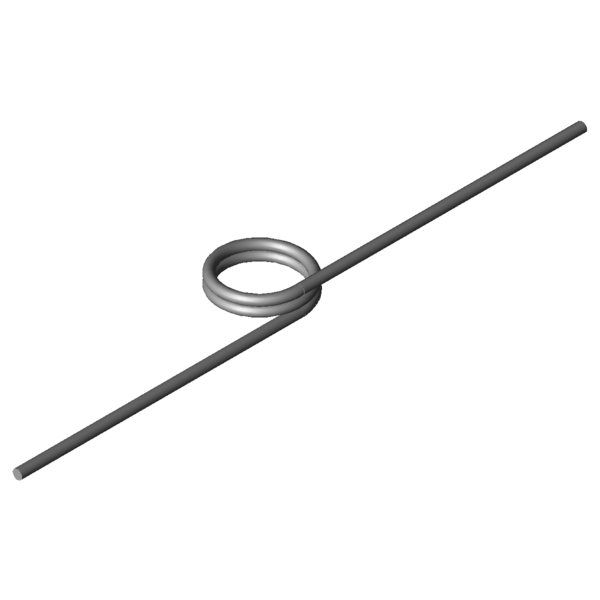

Image CAO Ressorts de torsion T-19240R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - Nature du matériau
Direction des spires Droit - direction des spires
Angle des branches libres 0 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 2,5 mm diamètre du fil
Di 17,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 7,5 mm longueur à bloc
Ls 75 mm longueur de branche
RH mm bras de levier
Mntol 547,29 Nmm (+/-) Tolerance maximum torque
Mn 1524,2 Nmm moment de torsion maximal
alphan 30,99 degré angle maximum
nt 2 nombre total de spires
Ddmax 15,7 mm diamètre maximal possible du mandrin
Ddmin 14 mm minimum possible mandrel diameter
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Masse 10,6686 g masse d'un ressort
Groupe de prix L - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
