Page de détail Ressorts de torsion: T-19152L | Acier inoxydable Ø 2 x 18 x 70 mm / 180°

Prix échelonnés (Groupe de prix: K)

QuantitéPrix unitaire [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

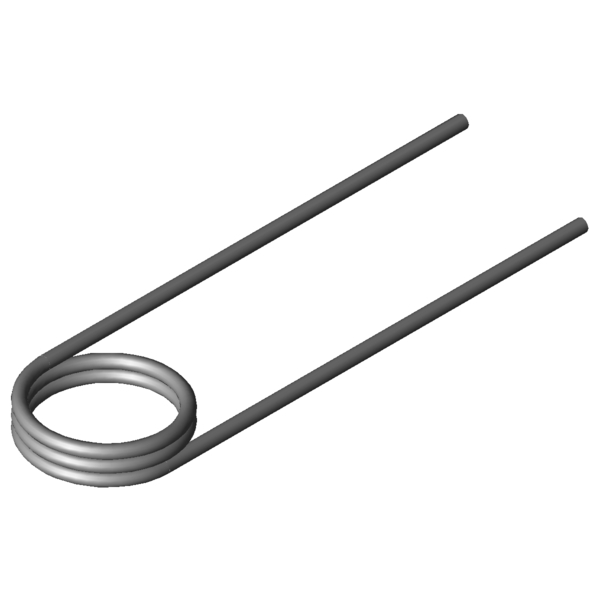

Image CAO Ressorts de torsion T-19152L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 180 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 2 mm diamètre du fil
Di 18 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 7 mm longueur à bloc
Ls 70 mm longueur de branche
RH mm bras de levier
Mntol 237,56 Nmm (+/-) Tolerance maximum torque
Mn 838,31 Nmm moment de torsion maximal
alphan 51,99 degré angle maximum
nt 2,5 nombre total de spires
Ddmax 16,2 mm diamètre maximal possible du mandrin
Ddmin 14,4 mm minimum possible mandrel diameter
Ditol 0,44 mm (+/-) tolerance of inner coil diameter
Masse 7,3581 g masse d'un ressort
Groupe de prix K - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
