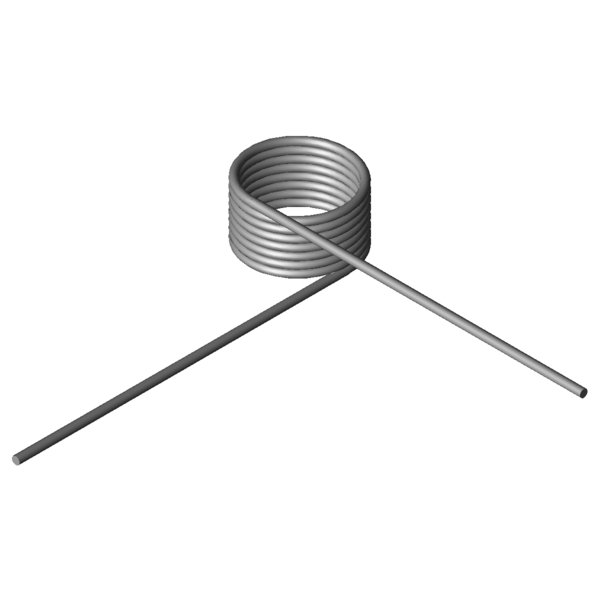

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
Nature du matériau
Direction des spires
Droit
-
direction des spires
Angle des branches libres
270
degré
Angle des branches libres
alpha1
degré
angle 1 sous charge 1
F1
N
charge avec angle alpha1
M1
Nmm
moment de torsion pour angle alpha1
alpha2
degré
angle 2 sous charge 2
F2
N
charge avec angle alpha2
M2
Nmm
moment de torsion pour angle alpha2
alphah
degré
angle de travail
d
1,25
mm
diamètre du fil
Di
14,25
mm
diamètre intérieur d'enroulement
Dd
mm
diamètre du mandrin
LsH
mm
longueur du bras
LsR
mm
longueur du bras sans force
Lk0
10,94
mm
longueur à bloc
Ls
55
mm
longueur de branche
RH
mm
bras de levier
Mntol
39,7
Nmm
(+/-) Tolerance maximum torque
Mn
226,96
Nmm
moment de torsion maximal
alphan
221,42
degré
angle maximum
nt
7,75
nombre
total de spires
Ddmax
12,8
mm
diamètre maximal possible du mandrin
Ddmin
11,4
mm
minimum possible mandrel diameter
Ditol
0,37
mm
(+/-) tolerance of inner coil diameter
Masse
4,7148
g
masse d'un ressort
Groupe de prix
J
-
groupe de prix
