Page de détail Ressorts de torsion: T-16913L | Acier inoxydable Ø 2,8 x 15,5 x 80 mm / 270°

Prix échelonnés (Groupe de prix: M)

QuantitéPrix unitaire [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

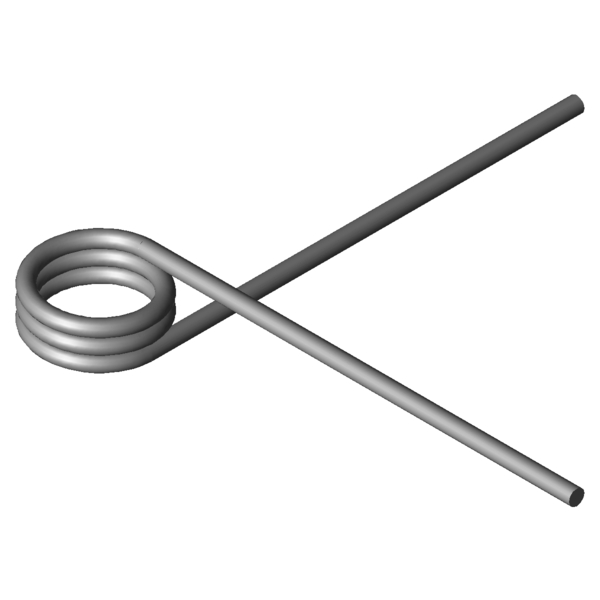

Image CAO Ressorts de torsion T-16913L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 270 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 2,8 mm diamètre du fil
Di 15,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 10,5 mm longueur à bloc
Ls 80 mm longueur de branche
RH mm bras de levier
Mntol 788,09 Nmm (+/-) Tolerance maximum torque
Mn 1965,24 Nmm moment de torsion maximal
alphan 31,89 degré angle maximum
nt 2,75 nombre total de spires
Ddmax 13,6 mm diamètre maximal possible du mandrin
Ddmin 10 mm minimum possible mandrel diameter
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Masse 15,4425 g masse d'un ressort
Groupe de prix M - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
