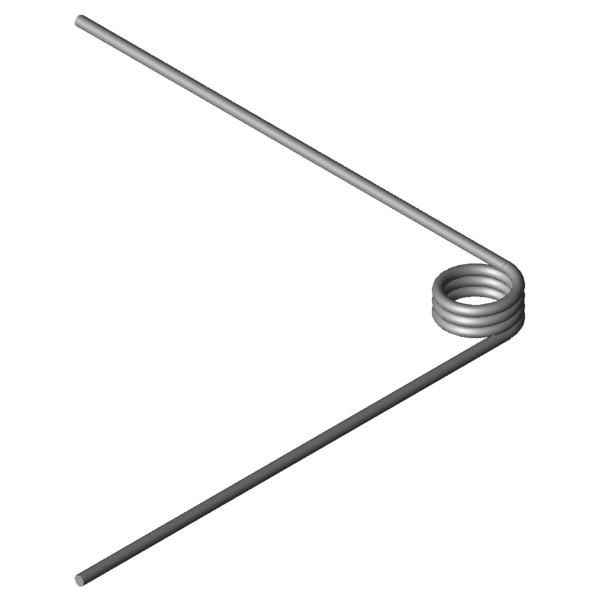

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
Nature du matériau
Direction des spires
Droit
-
direction des spires
Angle des branches libres
90
degré
Angle des branches libres
alpha1
degré
angle 1 sous charge 1
F1
N
charge avec angle alpha1
M1
Nmm
moment de torsion pour angle alpha1
alpha2
degré
angle 2 sous charge 2
F2
N
charge avec angle alpha2
M2
Nmm
moment de torsion pour angle alpha2
alphah
degré
angle de travail
d
0,63
mm
diamètre du fil
Di
3,37
mm
diamètre intérieur d'enroulement
Dd
mm
diamètre du mandrin
LsH
mm
longueur du bras
LsR
mm
longueur du bras sans force
Lk0
2,68
mm
longueur à bloc
Ls
30
mm
longueur de branche
RH
mm
bras de levier
Mntol
8,75
Nmm
(+/-) Tolerance maximum torque
Mn
29,44
Nmm
moment de torsion maximal
alphan
48,24
degré
angle maximum
nt
3,25
nombre
total de spires
Ddmax
3
mm
diamètre maximal possible du mandrin
Ddmin
2,7
mm
minimum possible mandrel diameter
Ditol
0,11
mm
(+/-) tolerance of inner coil diameter
Masse
0,2478
g
masse d'un ressort
Groupe de prix
H
-
groupe de prix
