Page de détail Ressorts de torsion: T-16120L | Acier inoxydable Ø 0,5 x 3,5 x 25 mm / 0°

Prix échelonnés (Groupe de prix: J)

QuantitéPrix unitaire [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

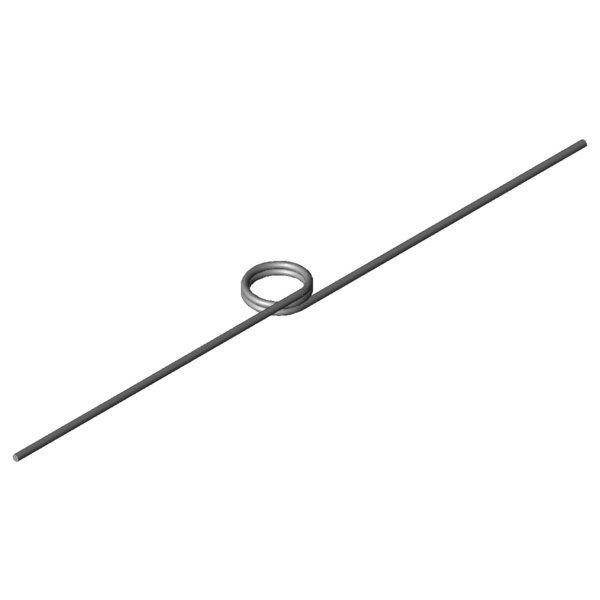

Image CAO Ressorts de torsion T-16120L

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau EN 10270-3-1.4310 - Nature du matériau
Direction des spires Gauche - direction des spires
Angle des branches libres 0 degré Angle des branches libres
alpha1 degré angle 1 sous charge 1
F1 N charge avec angle alpha1
M1 Nmm moment de torsion pour angle alpha1
alpha2 degré angle 2 sous charge 2
F2 N charge avec angle alpha2
M2 Nmm moment de torsion pour angle alpha2
alphah degré angle de travail
d 0,5 mm diamètre du fil
Di 3,5 mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
LsH mm longueur du bras
LsR mm longueur du bras sans force
Lk0 1,5 mm longueur à bloc
Ls 25 mm longueur de branche
RH mm bras de levier
Mntol 4,38 Nmm (+/-) Tolerance maximum torque
Mn 15,43 Nmm moment de torsion maximal
alphan 39,17 degré angle maximum
nt 2 nombre total de spires
Ddmax 3,15 mm diamètre maximal possible du mandrin
Ddmin 2,8 mm minimum possible mandrel diameter
Ditol 0,11 mm (+/-) tolerance of inner coil diameter
Masse 0,1163 g masse d'un ressort
Groupe de prix J - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
