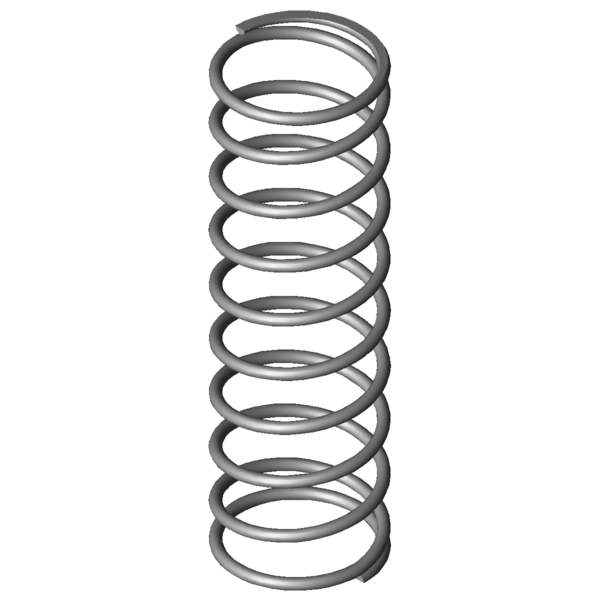

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
9
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
111
mm
diamètre d'enroulement moyen
De
120
mm
diamètre extérieur d'enroulement
Dd
99,9
mm
diamètre maximal du mandrin
Dh
123,4
mm
diamètre minimum de la douille
L0
390
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1334,862
N
force maximum en cas de charge statique
Ln
119,7
mm
longueur minimum en cas de charge statique
sn
270,3
mm
flexion maximum en cas de charge statique
Fndyn
1272,637
N
force maximum pour charge dynamique
Lndyn
132,3
mm
longueur minimum pour utilisation dynamique
shdyn
62,2
mm
course maximum en cas d'utilisation dynamique
S
44,824
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
4,938
N/mm
raideur du ressort
Masse
1841,2701
g
masse d'un ressort
Fntol
79,49
N
tolérance (+/-) pour force maximum statique
Fndtol
78,5
N
tolérance (+/-) pour force maximum dynamique
Detol
1,9
mm
tolérance (+/-) du diamètre extérieur
L0tol
12
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BD
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
