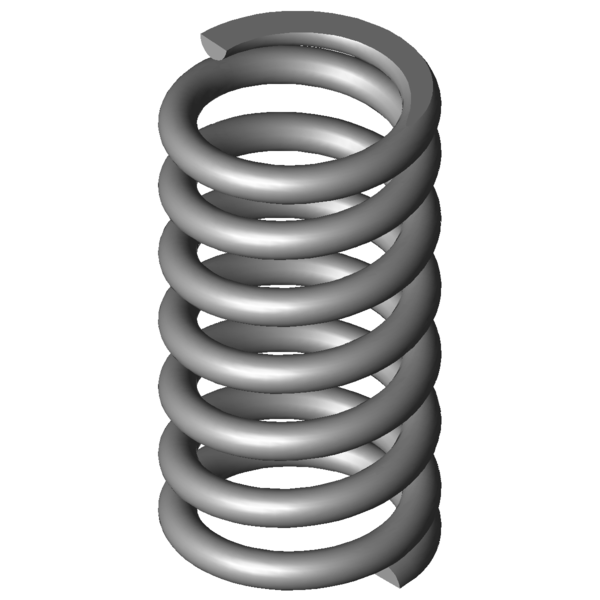

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
58
mm
diamètre extérieur d'enroulement
Dd
40,8
mm
diamètre maximal du mandrin
Dh
59,5
mm
diamètre minimum de la douille
L0
110
mm
longueur libre
Lk
mm
longueur de flambage
Fn
2242,769
N
force maximum en cas de charge statique
Ln
66,98
mm
longueur minimum en cas de charge statique
sn
43,02
mm
flexion maximum en cas de charge statique
Fndyn
2060,735
N
force maximum pour charge dynamique
Lndyn
70,47
mm
longueur minimum pour utilisation dynamique
shdyn
8,16
mm
course maximum en cas d'utilisation dynamique
S
18,545
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
52,131
N/mm
raideur du ressort
Masse
468,0922
g
masse d'un ressort
Fntol
155
N
tolérance (+/-) pour force maximum statique
Fndtol
152
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,92
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AO
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
