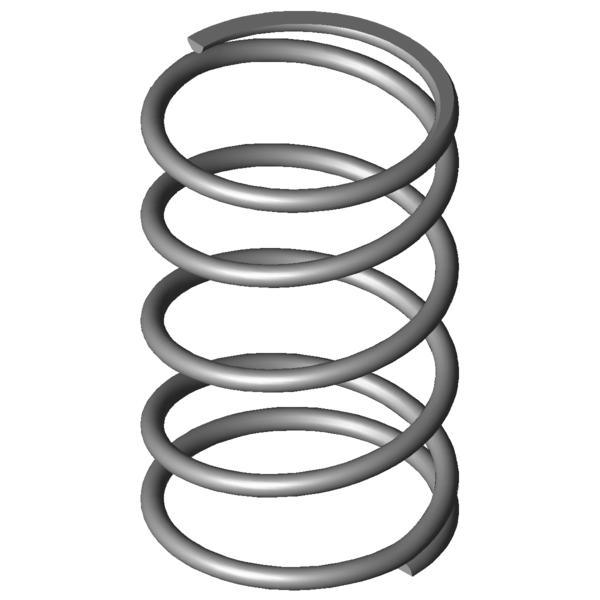

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
100
mm
diamètre d'enroulement moyen
De
108
mm
diamètre extérieur d'enroulement
Dd
89
mm
diamètre maximal du mandrin
Dh
111
mm
diamètre minimum de la douille
L0
170
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1194,368
N
force maximum en cas de charge statique
Ln
53,36
mm
longueur minimum en cas de charge statique
sn
116,64
mm
flexion maximum en cas de charge statique
Fndyn
1146,47
N
force maximum pour charge dynamique
Lndyn
58,04
mm
longueur minimum pour utilisation dynamique
shdyn
22,8
mm
course maximum en cas d'utilisation dynamique
S
46,286
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
10,24
N/mm
raideur du ressort
Masse
686,5353
g
masse d'un ressort
Fntol
81,4
N
tolérance (+/-) pour force maximum statique
Fndtol
80,5
N
tolérance (+/-) pour force maximum dynamique
Detol
1,5
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,08
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AS
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
