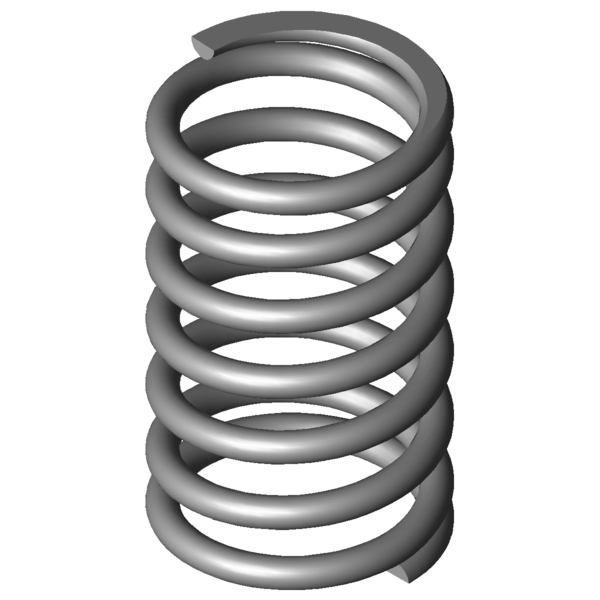

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
56,3
mm
diamètre extérieur d'enroulement
Dd
42,6
mm
diamètre maximal du mandrin
Dh
57,7
mm
diamètre minimum de la douille
L0
94
mm
longueur libre
Lk
mm
longueur de flambage
Fn
802,193
N
force maximum en cas de charge statique
Ln
53,99
mm
longueur minimum en cas de charge statique
sn
40,01
mm
flexion maximum en cas de charge statique
Fndyn
734,604
N
force maximum pour charge dynamique
Lndyn
57,36
mm
longueur minimum pour utilisation dynamique
shdyn
22,91
mm
course maximum en cas d'utilisation dynamique
S
15,945
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
20,049
N/mm
raideur du ressort
Masse
290,2903
g
masse d'un ressort
Fntol
65,45
N
tolérance (+/-) pour force maximum statique
Fndtol
64,2
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,2
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AG
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
