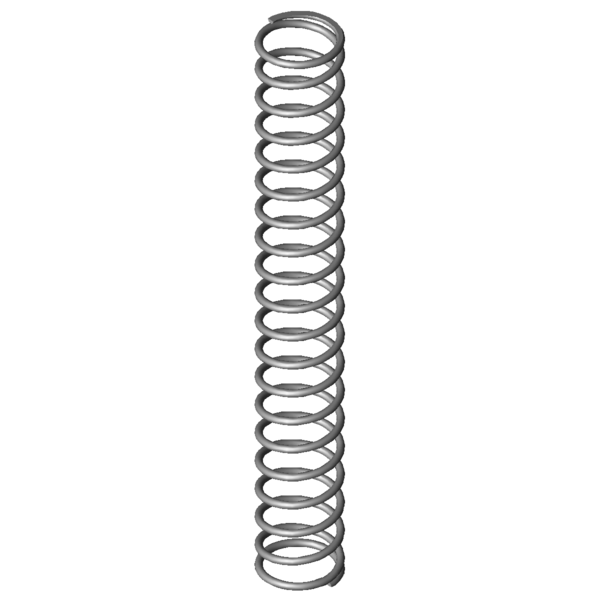

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63
mm
diamètre d'enroulement moyen
De
69,3
mm
diamètre extérieur d'enroulement
Dd
55
mm
diamètre maximal du mandrin
Dh
72
mm
diamètre minimum de la douille
L0
500
mm
longueur libre
Lk
400,5
mm
longueur de flambage
Fn
1018,211
N
force maximum en cas de charge statique
Ln
158,29
mm
longueur minimum en cas de charge statique
sn
341,71
mm
flexion maximum en cas de charge statique
Fndyn
924,312
N
force maximum pour charge dynamique
Lndyn
189,8
mm
longueur minimum pour utilisation dynamique
shdyn
62,91
mm
course maximum en cas d'utilisation dynamique
S
26,686
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,98
N/mm
raideur du ressort
Masse
999,7599
g
masse d'un ressort
Fntol
50,4
N
tolérance (+/-) pour force maximum statique
Fndtol
49,6
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
9,41
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AS
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
