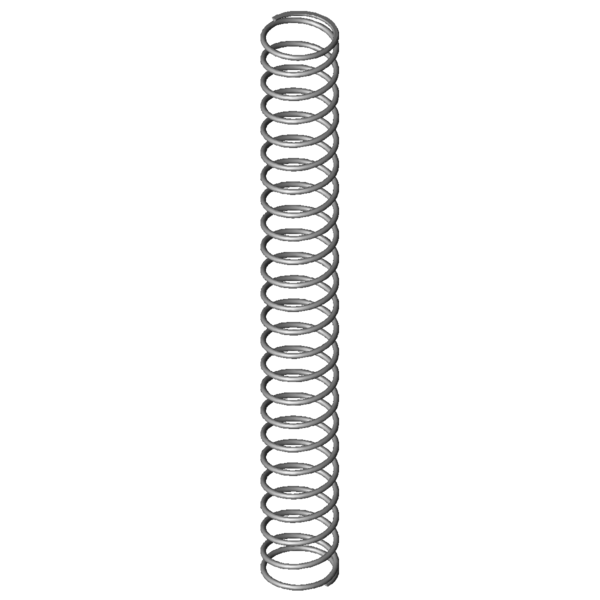

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
86,3
mm
diamètre extérieur d'enroulement
Dd
72
mm
diamètre maximal du mandrin
Dh
88,7
mm
diamètre minimum de la douille
L0
720
mm
longueur libre
Lk
612,3
mm
longueur de flambage
Fn
618,824
N
force maximum en cas de charge statique
Ln
202,81
mm
longueur minimum en cas de charge statique
sn
517,19
mm
flexion maximum en cas de charge statique
Fndyn
589,834
N
force maximum pour charge dynamique
Lndyn
227,04
mm
longueur minimum pour utilisation dynamique
shdyn
208,03
mm
course maximum en cas d'utilisation dynamique
S
31,72
mm
pas, écart de milieu du fil à milieu du fil
n
22,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,197
N/mm
raideur du ressort
Masse
1517,2508
g
masse d'un ressort
Fntol
39,2
N
tolérance (+/-) pour force maximum statique
Fndtol
38,7
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
20,42
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AY
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
