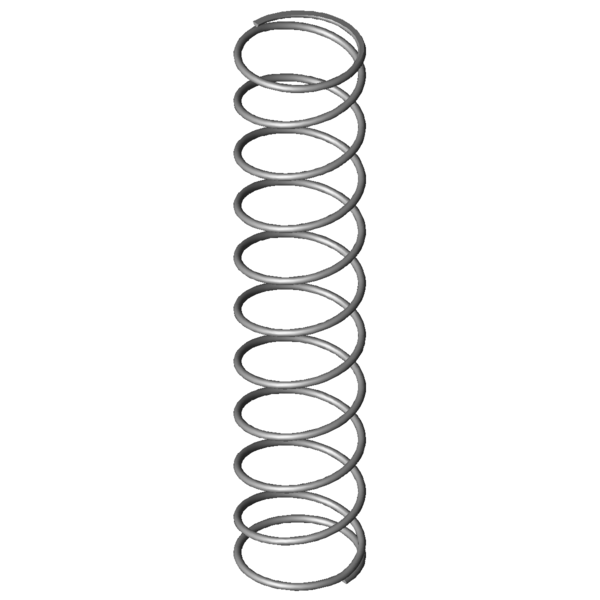

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6,3
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
98,7
mm
diamètre d'enroulement moyen
De
105
mm
diamètre extérieur d'enroulement
Dd
90,2
mm
diamètre maximal du mandrin
Dh
109,7
mm
diamètre minimum de la douille
L0
494
mm
longueur libre
Lk
mm
longueur de flambage
Fn
593,845
N
force maximum en cas de charge statique
Ln
100,47
mm
longueur minimum en cas de charge statique
sn
393,53
mm
flexion maximum en cas de charge statique
Fndyn
572,704
N
force maximum pour charge dynamique
Lndyn
114,48
mm
longueur minimum pour utilisation dynamique
shdyn
65,21
mm
course maximum en cas d'utilisation dynamique
S
51,337
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,509
N/mm
raideur du ressort
Masse
878,6508
g
masse d'un ressort
Fntol
40,2
N
tolérance (+/-) pour force maximum statique
Fndtol
39,9
N
tolérance (+/-) pour force maximum dynamique
Detol
1,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
17,02
mm
tolérance (+/-) pour longueur libre
Groupe de prix
BA
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
