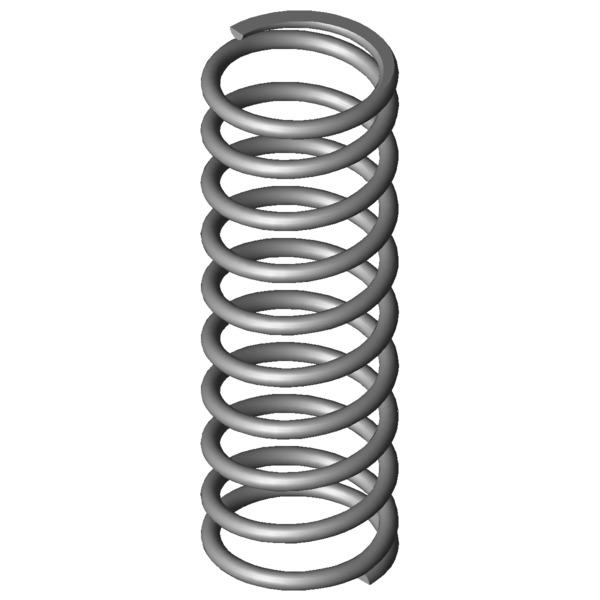

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
6
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
55
mm
diamètre d'enroulement moyen
De
61
mm
diamètre extérieur d'enroulement
Dd
47,8
mm
diamètre maximal du mandrin
Dh
62,3
mm
diamètre minimum de la douille
L0
180
mm
longueur libre
Lk
mm
longueur de flambage
Fn
845,175
N
force maximum en cas de charge statique
Ln
74,6
mm
longueur minimum en cas de charge statique
sn
105,4
mm
flexion maximum en cas de charge statique
Fndyn
796,662
N
force maximum pour charge dynamique
Lndyn
80,65
mm
longueur minimum pour utilisation dynamique
shdyn
32,5
mm
course maximum en cas d'utilisation dynamique
S
20,471
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
8,019
N/mm
raideur du ressort
Masse
405,4849
g
masse d'un ressort
Fntol
48,76
N
tolérance (+/-) pour force maximum statique
Fndtol
57,7
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
4,3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AN
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
