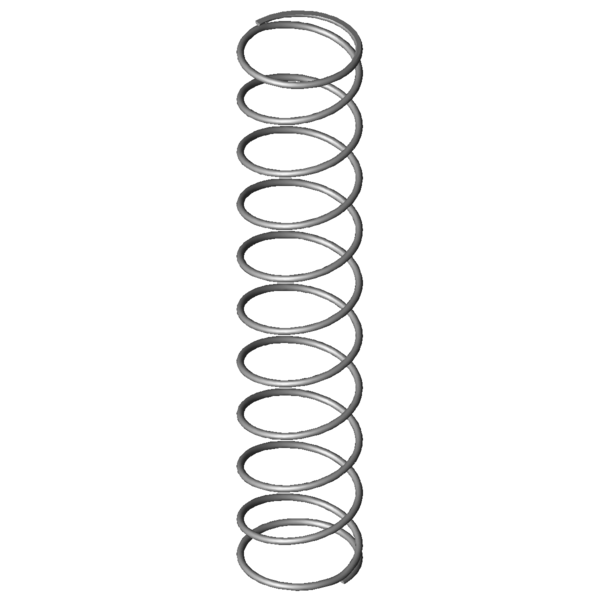

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
89,5
mm
diamètre d'enroulement moyen
De
95
mm
diamètre extérieur d'enroulement
Dd
81,8
mm
diamètre maximal du mandrin
Dh
99,7
mm
diamètre minimum de la douille
L0
472
mm
longueur libre
Lk
mm
longueur de flambage
Fn
449,993
N
force maximum en cas de charge statique
Ln
89,23
mm
longueur minimum en cas de charge statique
sn
382,77
mm
flexion maximum en cas de charge statique
Fndyn
434,72
N
force maximum pour charge dynamique
Lndyn
102,22
mm
longueur minimum pour utilisation dynamique
shdyn
93,27
mm
course maximum en cas d'utilisation dynamique
S
49,105
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,176
N/mm
raideur du ressort
Masse
607,2485
g
masse d'un ressort
Fntol
31,34
N
tolérance (+/-) pour force maximum statique
Fndtol
31,07
N
tolérance (+/-) pour force maximum dynamique
Detol
1,7
mm
tolérance (+/-) du diamètre extérieur
L0tol
17,15
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AT
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
