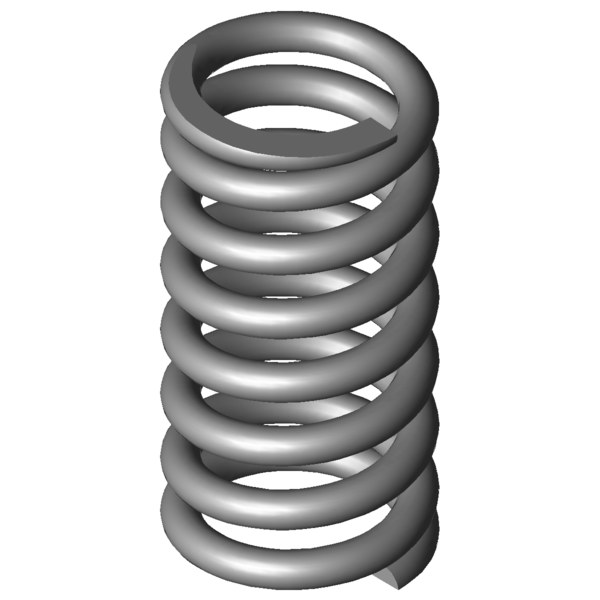

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
29
mm
diamètre d'enroulement moyen
De
34
mm
diamètre extérieur d'enroulement
Dd
23,1
mm
diamètre maximal du mandrin
Dh
35,2
mm
diamètre minimum de la douille
L0
68
mm
longueur libre
Lk
mm
longueur de flambage
Fn
877,719
N
force maximum en cas de charge statique
Ln
44,51
mm
longueur minimum en cas de charge statique
sn
23,49
mm
flexion maximum en cas de charge statique
Fndyn
793,401
N
force maximum pour charge dynamique
Lndyn
46,77
mm
longueur minimum pour utilisation dynamique
shdyn
7,51
mm
course maximum en cas d'utilisation dynamique
S
10,5
mm
pas, écart de milieu du fil à milieu du fil
n
6
nombre
de spires utiles
nt
nombre
total de spires
R
37,372
N/mm
raideur du ressort
Masse
113,1223
g
masse d'un ressort
Fntol
76,5
N
tolérance (+/-) pour force maximum statique
Fndtol
75
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,37
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AF
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
