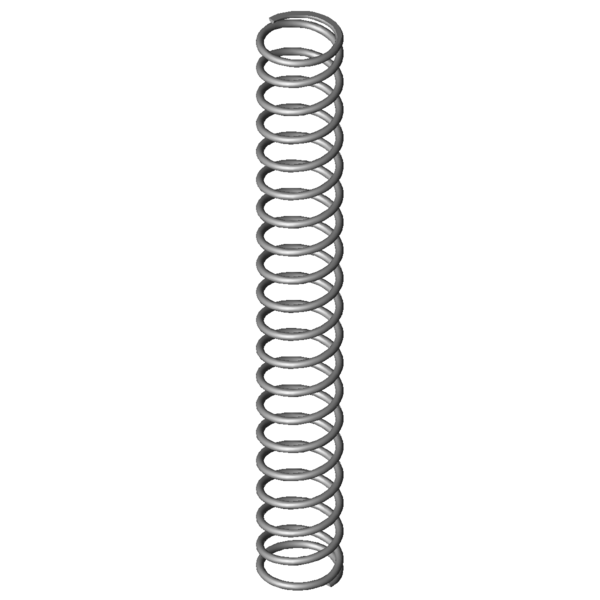

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
50
mm
diamètre d'enroulement moyen
De
55
mm
diamètre extérieur d'enroulement
Dd
43,7
mm
diamètre maximal du mandrin
Dh
56,8
mm
diamètre minimum de la douille
L0
410
mm
longueur libre
Lk
334,38
mm
longueur de flambage
Fn
672,508
N
force maximum en cas de charge statique
Ln
125,63
mm
longueur minimum en cas de charge statique
sn
284,38
mm
flexion maximum en cas de charge statique
Fndyn
621,959
N
force maximum pour charge dynamique
Lndyn
147
mm
longueur minimum pour utilisation dynamique
shdyn
47,94
mm
course maximum en cas d'utilisation dynamique
S
21,892
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
2,365
N/mm
raideur du ressort
Masse
499,786
g
masse d'un ressort
Fntol
33,78
N
tolérance (+/-) pour force maximum statique
Fndtol
33,3
N
tolérance (+/-) pour force maximum dynamique
Detol
0,8
mm
tolérance (+/-) du diamètre extérieur
L0tol
8
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AM
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
