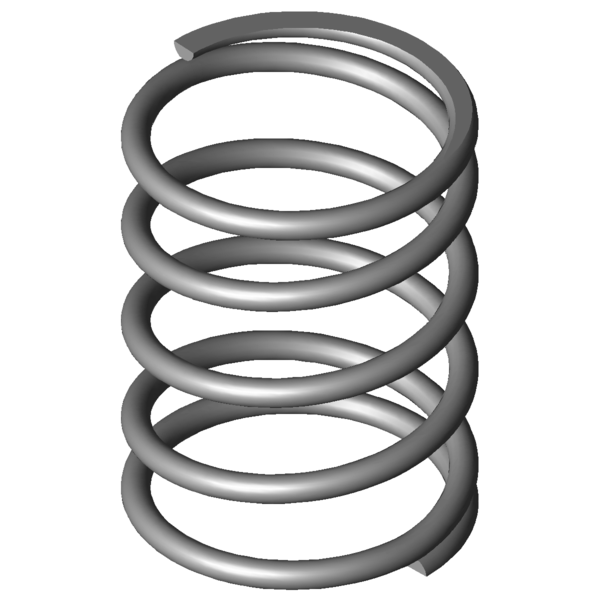

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
55
mm
diamètre d'enroulement moyen
De
60
mm
diamètre extérieur d'enroulement
Dd
48,5
mm
diamètre maximal du mandrin
Dh
62,2
mm
diamètre minimum de la douille
L0
80
mm
longueur libre
Lk
mm
longueur de flambage
Fn
446,563
N
force maximum en cas de charge statique
Ln
32,45
mm
longueur minimum en cas de charge statique
sn
47,55
mm
flexion maximum en cas de charge statique
Fndyn
423,084
N
force maximum pour charge dynamique
Lndyn
34,95
mm
longueur minimum pour utilisation dynamique
shdyn
20,8
mm
course maximum en cas d'utilisation dynamique
S
21,429
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
9,391
N/mm
raideur du ressort
Masse
147,4978
g
masse d'un ressort
Fntol
35,43
N
tolérance (+/-) pour force maximum statique
Fndtol
35,1
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
3
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AE
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
