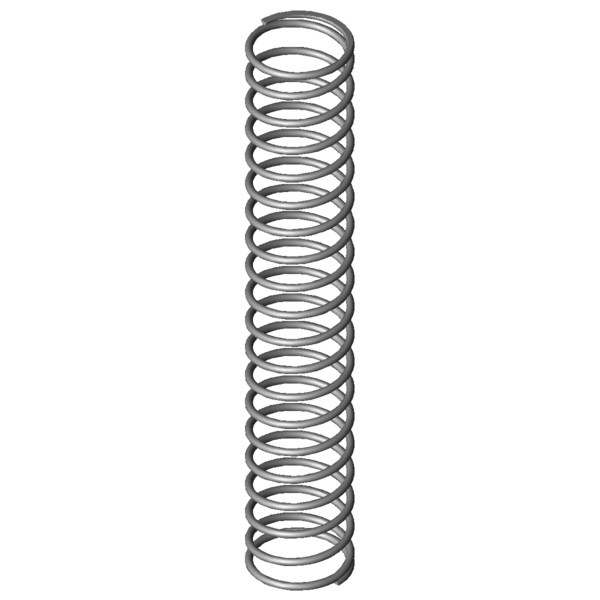

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
63
mm
diamètre d'enroulement moyen
De
68
mm
diamètre extérieur d'enroulement
Dd
56,5
mm
diamètre maximal du mandrin
Dh
71
mm
diamètre minimum de la douille
L0
395
mm
longueur libre
Lk
253,74
mm
longueur de flambage
Fn
308,819
N
force maximum en cas de charge statique
Ln
133,78
mm
longueur minimum en cas de charge statique
sn
261,22
mm
flexion maximum en cas de charge statique
Fndyn
290,327
N
force maximum pour charge dynamique
Lndyn
149,42
mm
longueur minimum pour utilisation dynamique
shdyn
183,08
mm
course maximum en cas d'utilisation dynamique
S
21,081
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,182
N/mm
raideur du ressort
Masse
629,7303
g
masse d'un ressort
Fntol
24,98
N
tolérance (+/-) pour force maximum statique
Fndtol
24,65
N
tolérance (+/-) pour force maximum dynamique
Detol
1
mm
tolérance (+/-) du diamètre extérieur
L0tol
14,23
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AM
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
