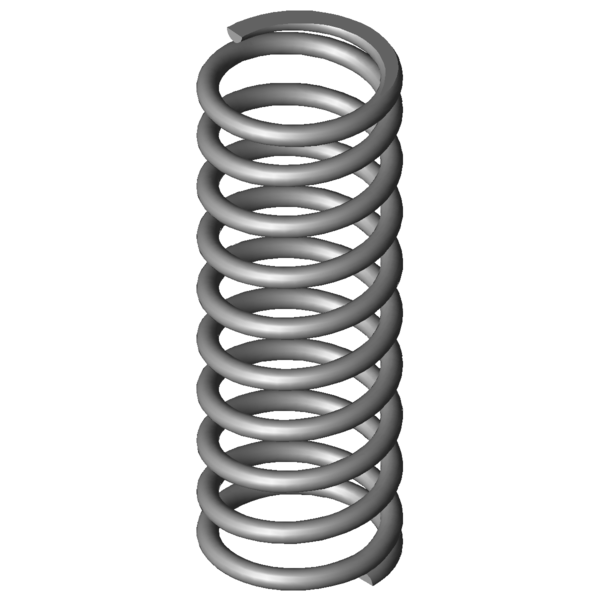

Symboles formuleValeurUnitéLa description
Nature du matériau
1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
36,5
mm
diamètre d'enroulement moyen
De
41
mm
diamètre extérieur d'enroulement
Dd
31,2
mm
diamètre maximal du mandrin
Dh
41,9
mm
diamètre minimum de la douille
L0
115
mm
longueur libre
Lk
mm
longueur de flambage
Fn
521,717
N
force maximum en cas de charge statique
Ln
54,9
mm
longueur minimum en cas de charge statique
sn
60,1
mm
flexion maximum en cas de charge statique
Fndyn
488,73
N
force maximum pour charge dynamique
Lndyn
58,7
mm
longueur minimum pour utilisation dynamique
shdyn
20,5
mm
course maximum en cas d'utilisation dynamique
S
13
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
nombre
total de spires
R
8,681
N/mm
raideur du ressort
Masse
151,3657
g
masse d'un ressort
Fntol
33,48
N
tolérance (+/-) pour force maximum statique
Fndtol
33
N
tolérance (+/-) pour force maximum dynamique
Detol
0,6
mm
tolérance (+/-) du diamètre extérieur
L0tol
2,8
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AO
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
